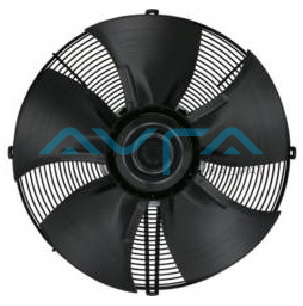

Осевой вентилятор S3G630AS2503
Артикул:
S3G630AS2503
Производитель:
ebmpapst
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Номинальное напряжение 400 Скорость вращения, об/мин 1140 Входная мощность, кВт 0.97 Потребляемый ток 1,6 Степень защиты IP54 Монтажное положение Горизонтальное Количество лопаток 5 Диаметр крыльчатки, мм 630 Вес 16,8 кг -
EC осевой вентилятор c серповидными лопастями (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
Подключение Маркирование Функция / назначение PE PE Подключение защитного провода KL1 1, 2, 3 L1, L2, L3 Питающее напряжение, диапазон напряжений (см. на заводской табличке), 50/60 Гц KL2 1 NC Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки KL2 2 COM Беспотенциальный сигнальный контакт, переключающий контакт, совместное подключение (2А, макс. 250 VAC мин. 10 мА, AC1)
KL2 3 NO Беспотенциальный сигнальный контакт, замыкающий контакт в случае ошибки KL3 1 OUT Аналоговый выход, 0-10 VDC, макс. 3 мА, БСНН Вывод текущего рабочего цикла двигателя:1 В соотв. 10 % рабочего цикла двигателя.10 В соотв. 100 % рабочего цикла двигателя. KL3 2, 8 GND Исходные параметры интерфейса системы управления, БСНН KL3 3, 7 0-10 V Управляющий вход/вход по действительному значению 0-10 VDC, полное сопротивление 100 кΩ, использовать только в виде альтернативы входу 4-20 мА, БСНН KL3 4 +10 V Выход по напряжению 10 VDC (+/-3%), макс. 10 мА, питающее напряжение для внешн. устройств (например, потенциометра), БСНН KL3 5 +20 V Выход по напряжению 20 VDC (+25%/-10%), макс. 50 мА, питающее напряжение для внешн. устройств (например, датчиков), БСНН KL3 6 4-20 mA Управляющий вход/вход по действительному значению 4-20 мА, полное сопротивление 100 Ω, использовать только в качестве альтернативы входу 0-10 В, БСНН KL3 9, 11 RSB Интерфейсный разъем RS485 для MODBUS, RSB KL3 10, 12 RSA Интерфейсный разъем RS485 для MODBUS, RSA
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-115687-1
Измерение: LU-118125-1
Измерение: LU-118126-1
Измерение: LU-118127-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со сторонывсасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs V min-1 W A m3/h Pa 1 400 1140
642 1,02
13770 0 2 400 1140
775 1,25 12360 60 3 400 1140
892 1,42 10650 120 4 400 1140
970 1,60 8920 170 5 400 1000
406 0,75 12020 0 6 400 1000
490 0,86 10750 45 7 400 1000
564 0,95 9280 91 8 400 1000
626 1,05 7830 131 9 400 800 224 0,45 9540 0 10 400
800 270 0,53 8595 29 11 400
800 300 0,58 7470 59 12 400
800 331 0,64 6290 84 13 400
600 109 0,25 7255 0 14 400
600 124 0,28 6520 17 15 400
600 139 0,31 5625 34 16 400
600 152 0,33 4730 48
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
