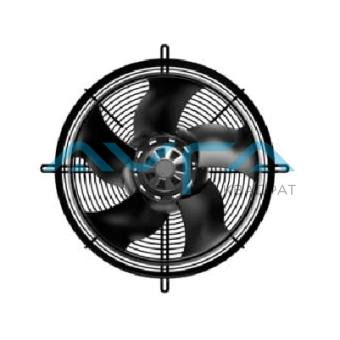

Осевой вентилятор ebmpapst S4E300ZB0201
Артикул:
S4E300ZB0201
Производитель:
ebmpapst
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 65 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 Количество фаз 1 Номинальное напряжение 230 Скорость вращения, об/мин 1225 Входная мощность, кВт 0.075 Потребляемый ток 0.33 [A] Степень защиты IP44 Монтажное положение Вал горизонтальный или ротор снизу; ротор сверху по запросу Количество лопаток 5 KLM Диаметр крыльчатки, мм 300 -
Чертеж изделия
- Направление воздушного потока "V"
- Момент затяжки 1,5 ± 0,2 Нм
- Диаметр кабеля макс. 7,5 мм, момент затяжки 1,3 ± 0,2 Нм
- Рекомендуемое впускное кольцо не входит в комплект поставки
Схема подключения
- L = U1 = синий
- Z коричневый
- N = U2 = черный
- PE зеленый / желтый
Характеристики: производительность по воздуху 50 Hz
ρ = 1.15 kg/m³ ± 2 %
Измерение: LU-204159-1
Производительность по воздуху измерена в соответствии с ISO 5801 категория установки A. Подробнее информация о настройке измерения, обратитесь в компанию ebm-papst. Уровень шума на впуске: Уровень звуковой мощности согласно ISO 13347 / уровень звукового давления на расстоянии 1 м расстояние от оси вентилятора. Приведены значения действительно при указанных измерениях условия и могут меняться в зависимости от условий монтаж. За отклонения от стандарта конфигурации, параметры должны быть проверил на установленном агрегате.
Данные измерений
U f n Pe I LpAin LwAin qV Pfs qV Pfs V Hz min-1 W A dB(A) dB(A) m3/h Pa cfm in.wg 1 230 50 1320
65
0.28 55
62
1845
0 1085 0,00 2 230 50 1280
70 0,30 51 58 1520
30
895 0.12
3 230 50 1240
74
0.32 50 59 995 60 585
0,24 4 230 50 1225
75 0,33 54 62
605
80 355
0,32
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · LpAin = Уровень звуков. давления со стороны всасывания LwAin = Уровень звуковоймощности со стороны всасывания · qV = Расход воздуха · pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Hz
ρ = 1.15 kg/m³ ± 2 %
Измерение: LU-204299-1
Производительность по воздуху измерена в соответствии с ISO 5801 категория установки A. Подробнее информация о настройке измерения, обратитесь в компанию ebm-papst. Уровень шума на впуске: Уровень звуковой мощности согласно ISO 13347 / уровень звукового давления на расстоянии 1 м расстояние от оси вентилятора. Приведены значения действительно при указанных измерениях условия и могут меняться в зависимости от условий монтаж. За отклонения от стандарта конфигурации, параметры должны быть проверил на установленном агрегате.
Данные измерений
U f n Pe I LpAin LwAin qV Pfs qV Pfs V Hz min-1 W A dB(A) dB(A) m3/h Pa cfm in.wg 1 230 60 1440
89
0.39 57
64
2010 0 1185 0,00 2 230 60 1365
92 0,40 55
64
1705
25
1005 0.10
3 230 60 1275
95
0.41 53
61
1250 50 735
0.20
4 230 60 1200 95
0,42 53
61
660
75 390
0,30
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · pfs = Увелич. давления -
