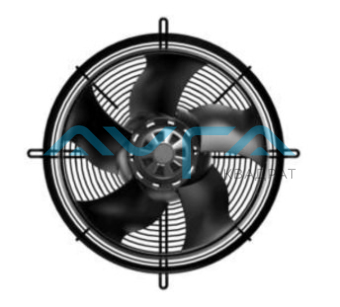

Осевой вентилятор ebmpapst S3G300ZG0601

Артикул: S3G300ZG0601

Производитель: ebmpapst

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики
Описание
Задать вопрос

Завод-изготовитель	epM
Постоянный/переменный ток	EC
Минимальная температура окружающей среды:	-25 [°C]
Максимальная температура окружающей среды:	60 [°C]
Максимально допустимая темп.окружающей среды	°C + 80 KLM
Минимально допустимая темп.окружающей среды	°C - 40 KLM
Класс защиты от влаги (F) / класс защиты окружающей среды	H1
Количество фаз	1
Номинальное напряжение	230
Скорость вращения, об/мин	2400
Входная мощность, кВт	0.34
Потребляемый ток	1.5 [A]
Степень защиты	IP54
Количество лопаток	5 KLM
Диаметр крыльчатки, мм	300

Чертеж изделия

Направление воздушного потока "V"
Диаметр кабеля мин. 8 мм, макс. 12 мм, момент затяжки 1,8 ± 0,3 Нм (необходимо использовать прилагаемое уплотнение) Диаметр кабеля мин. 4 мм, макс. 10 мм, момент затяжки 1,8 ± 0,3 Нм
Диаметр кабеля мин. 6 мм, макс. 10 мм, момент затяжки 1,8 ± 0,3 Нм (необходимо использовать прилагаемое уплотнение) Диаметр кабеля мин. 4 мм, макс. 7 мм, момент затяжки 1,8 ± 0,3 Нм
Момент затяжки 1,5 ± 0,2 Нм
Рекомендуемое впускное кольцо не входит в комплект поставки

Схема подключения

Conn.	Обозначение	Функция/Назначение
1	PE	Защитное заземление
2	PE	Защитное заземление
3	N	Электропитание, нейтральный провод
4	-	Не используется
5	L	Электропитание, фаза
6	NC	Реле состояния, беспотенциальный контакт состояния, прерывание при отказе, номинальное напряжение контактов 250 В перем. Тока / 2 А (AC1) / мин. 10 мА; основная изоляция на стороне питания и усиленная изоляция на стороне интерфейса управления
7	COM	Реле состояния, беспотенциальный контакт состояния, общее соединение, номинал контактов 250 В перем. Тока / 2 А (AC1) / мин. 10 мА; основная изоляция на стороне питания и усиленная изоляция на стороне интерфейса управления
8	GND	Базовая земля для интерфейса управления, SELV
9	RSA	Интерфейс RS485 для MODBUS, RSA; SELV
10	RSB	Интерфейс RS485 для MODBUS, RSB; SELV
11	0-10 V	Аналоговый вход (заданное значение) SELV, 0-10 В, Ri = 100 кОм, регулируемая кривая
12	+10 V	Выход с фиксированным напряжением 10 В постоянного тока, SELV, +10 В ± 3%, макс. 10 мА, защита от короткого замыкания, блок питания для внешние устройства (например, горшок)

Характеристики: производительность по воздуху 50 Hz

ρ = 1.15 kg/m³ ± 2 %

Измерение: LU-205318-1

Производительность по воздуху измерена в соответствии с ISO 5801 категория установки A. Подробнее информация о настройке измерения, обратитесь в компанию ebm-papst. Уровень шума на впуске: Уровень звуковой мощности согласно ISO 13347 / уровень звукового давления на расстоянии 1 м расстояние от оси вентилятора. Приведены значения действительно при указанных измерениях условия и могут меняться в зависимости от условий монтаж. За отклонения от стандарта конфигурации, параметры должны быть проверил на установленном агрегате.

Данные измерений

	U	f	n	P_ed	I	LpA_in	LwA_in	LwA_out	q_V	P_fs	q_V	P_fs
	V	H_z	min^-1	W	A	dB(A)	dB(A)	dB(A)	m³/h	Pa	cfm	in.wg
1	230	50	2400	258	1.15	68	74	82	3390	0	1995	0,00
2	230	50	2400	294	1.30	64	71	81	2935	100	1725	0.40
3	230	50	2400	319	1.41	64	71	78	2280	200	1340	0,80
4	230	50	2400	340	1.50	70	77	81	1280	310	755	1.24
5	230	50	2100	173	0.77	64	71	79	2965	0	1745	0,00
6	230	50	2100	197	0.87	61	67	78	2570	78	1510	0,31
7	230	50	2100	213	0.94	61	67	75	1995	154	1175	0,62
8	230	50	2100	229	1.01	66	73	78	1120	238	660	0,96
9	230	50	1800	109	0.49	60	67	75	2545	0	1495	0,00
10	230	50	1800	124	0.55	57	63	74	2200	57	1295	0,23
11	230	50	1800	134	0.59	57	63	71	1710	113	1005	0,45
12	230	50	1800	144	0.64	62	69	74	960	175	565	0,70
13	230	50	1500	63	0.28	56	62	70	2120	0	1245	0,00
14	230	50	1500	72	0.32	52	59	69	1835	40	1080	0,16
15	230	50	1500	78	0.34	52	59	66	1425	79	840	0,32
16	230	50	1500	83	0.37	58	65	69	800	122	470	0,49

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_ed = Входная мощность · I = Потребляемый ток · LpA_in = Уровень звуков. давления со стороны всасывания LwA_in = Уровень звуковой мощности со стороны всасывания · LwA_out =
Сторона выхода уровня звуковой мощности · q_V = Расход воздуха · p_fs = Увелич. давления
