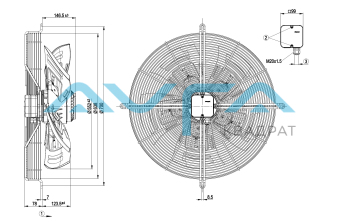

AC осевой вентилятор - HyBlade серповидные лопасти (S серии) с защитной решёткой для сопла
Схема подключения:
|
Δ
|
Соединение по схеме треугольника
|
|
Y
|
Соединение по схеме звезды
|
|
L1
|
= U1 = черный
|
|
L2
|
= V1 = синий
|
|
L3
|
= W1 = коричневый
|
|
W2
|
желтый
|
|
U2
|
зеленый
|
|
V2
|
белый
|
|
TOP
|
2 x серый
|
|
PE
|
зеленый/желтый
|
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-111140-1
Измерение: LU-171088-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
400
|
1400
|
806
|
1,98
|
11975
|
0
|
7050
|
0
|
|
2
|
400
|
1380
|
919
|
2,08
|
10625
|
60
|
6255
|
0,24
|
|
3
|
400
|
1365
|
1021
|
2,18
|
9155
|
120
|
5390
|
0,48
|
|
4
|
400
|
1350
|
1100
|
2,32
|
7670
|
170
|
4515
|
0,68
|
|
5
|
400
|
1225
|
611
|
1,05
|
10495
|
0
|
6175
|
0
|
|
6
|
400
|
1180
|
673
|
1,14
|
9100
|
44
|
5355
|
0,18
|
|
7
|
400
|
1135
|
724
|
1,22
|
7700
|
85
|
4535
|
0,34
|
|
8
|
400
|
1110
|
760
|
1,3
|
6305
|
115
|
3710
|
0,46
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
