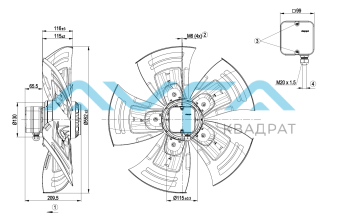

Осевой вентилятор ebmpapst A4D560AN0301
Артикул:
A4D560AN0301
Производитель:
ebmpapst
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Звуковая мощность 75 [dB(A)] Номинальное напряжение 400 Скорость вращения, об/мин 1270 Входная мощность, кВт 1.02 Потребляемый ток 1.76 [A] Степень защиты IP54 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 560 Вес kg 10.7 KLM -
AC осевой вентилятор - HyBlade серповидные лопасти (S серии)
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 =U1 = черный L2 =V1 = синий L3 =W1 = коричневый W2 желтый U2 зеленый V2 белый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-106705-1
Измерение: LU-109856-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1350 756 1,41 11680 0 6875 0 2 400 1320 870 1,56 10180 60 5990 0,24 3 400 1300 940 1,65 8460 120 4980 0,48 4 400 1270 1020 1,76 7185 160 4230 0,64 5 400 1095 530 0,88 9500 0 5590 0 6 400 1025 568 0,94 7955 37 4685 0,15 7 400 980 596 1,01 6465 67 3805 0,27 8 400 940 620 1,05 5410 90 3185 0,36
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Data_sheet_RU_-_A4D560AN0301_KM98149_ Размер: 788,4 кб
-
