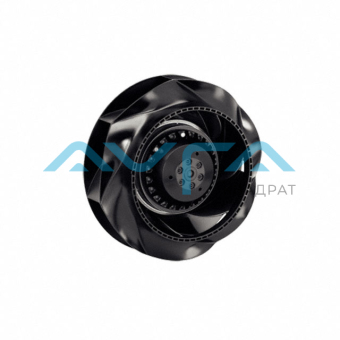

R3G225-RD05-03 Центробежный (радиальный) вентилятор ebmpapst
Артикул:
R3G225RD0503
21 522 руб./шт
Доступно
-
+
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Номинальное напряжение, В 230 Скорость вращения, об/мин 2200 Входная мощность, кВт 0,082 Потребляемый ток, A 0.7 [A] Степень защиты IP 54 Количество лопаток 7 Диаметр крыльчатки, мм 225 Вес, кг kg 1.4 -
Центробежный (радиальный) вентилятор ebmpapst R3G225-RD05-03 с загнутыми назад лопатками и с односторонним всасыванием.

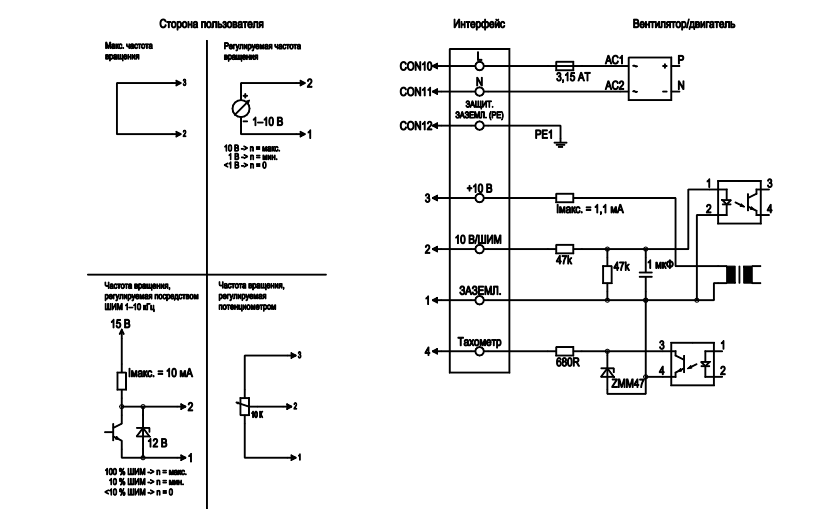

Схема подключения:
Подкл. Маркирование Цвет Функция / назначение CON10 L черный Питающее напряжение 230 В перем. тока, 50–60 Гц, диапазон напряжений – см. заводскую табличку
CON11 N синий Нулевой провод CON12 PE зеленый/желтый Защитный провод
1 GND синий Подключение ЗЕМЛИ интерфейса управления
2 0-10V PWM желтый Вход управления 0–10 В или ШИМ, гальванически изолированный
3 10 V / max. 1,1 mA красный Выход напряжения 10 В пост. тока, 1,1 мА, гальванически изолировано, с защитой от короткого замыкания
4 Tacho
белый Частота вращения на выходе: Открытый коллектор, 1 импульс/оборот, гальв. изолировано
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-130108-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qv Pfs V min-1 W A m3/h Pa 1 230 2285 70 0,62 1030 0 2 230
2160 79 0,66 820 120 3 230
2200 82 0,70 560 240 4 230
2265 70 0,60 305 320 5 230
2000 47 0,41 900 0 6 230
2000 63 0,53 755 102 7 230
2000 61 0,52 520 205 8 230
2000 48 0,42 265 249 9 230
1600 24 0,21 720 0 10 230
1600 32 0,27 605 66 11 230
1600 31 0,27 415 131 12 230
1600 25 0,21 215 159 13 230
1200 10 0,09 540 0 14 230
1200 14 0,11 455 37 15 230
1200 13 0,11 310 74 16 230
1200 10 0,09 160 90
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
