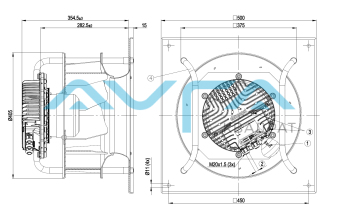

Центробежный (радиальный) вентилятор ebmpapst K3G355AY4322
Артикул:
K3G355AY4322
Производитель:
ebmpapst
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 50 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 CAT Количество фаз 1 Номинальное напряжение 230 Скорость вращения, об/мин 2450 Входная мощность, кВт 1.4 Потребляемый ток 6.0 [A] Степень защиты IP54 Монтажное положение Refer to product drawing KLM Количество лопаток 7 KLM Диаметр крыльчатки, мм 355 Вес kg 23.5 KLM -
EC центробежный модуль - RadiPac назад загнутые лопатки, одностороннее всасывание с креплением кронштейн
Схема подключения:
№ Подкл. Маркирование Функция / назначение KL1 1,2,3 L1,L2,L3 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц PE PE PE Заземляющая клемма, подключение защитного заземления KL2 1 NO Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке KL2 2 COM Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА KL2 3 NC Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке KL3 1 RSA Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН KL3 2 RSB Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН KL3 3 GND Заземление для интерфейса управления, БСНН KL3 4 Ain1U Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН KL3 5 +10 V Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН KL3 6 Ain1 I Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН KL3 7 Din1 Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН KL3 8 Din2 Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН KL3 9 Din3 Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН KL3 10 GND Заземление для интерфейса управления, БСНН KL3 11 Ain2 U Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН KL3 12 +20 V Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения KL3 13 Ain2 I Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН KL3 14 Aout Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-131069-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давленияU n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 2450 998 4,33 6265 0 3690 0 2 230 2450 1232 5,35 5490 375 3230 1,51 3 230 2450 1400 6 4165 750 2450 3,01 4 230 2450 1344 5,84 2645 985 1560 3,95 5 230 2035 562 2,44 5175 0 3045 0 6 230 2035 715 3,11 4580 261 2695 1,05 7 230 2035 855 3,72 3545 544 2085 2,18 8 230 2035 810 3,52 2235 702 1315 2,82 9 230 1630 289 1,25 4145 0 2440 0 10 230 1630 368 1,6 3670 167 2160 0,67 11 230 1630 440 1,91 2840 349 1670 1,4 12 230 1630 416 1,81 1790 450 1055 1,81
-
Data_sheet_RU_-_K3G355AY4322_KM99339_ Размер: 1,3 мб
-
