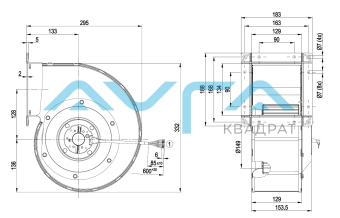

Центробежный (радиальный) вентилятор ebmpapst G4D180FF2001
Артикул:
G4D180FF2001
Производитель:
ebmpapst
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды F5 CAT Количество фаз 3 Номинальное напряжение 230 Скорость вращения, об/мин 1330 Входная мощность, кВт 0.175 Потребляемый ток 0.68 [A] Степень защиты IP44 Монтажное положение Any KLM Диаметр крыльчатки, мм 180 Вес kg 6 KLM -
AC центробежный вентилятор в перёд загнутые лопатки, одностороннее всасывание С корпусом (фланец)
Схема подключения:
Двигатель трехфазного Δ Соединение по схеме Y Соединение по схеме L1 =U1 = черный L2 = V1 = синий L3 = W1 = коричневый U2 зеленый V2 белый W2 желтый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-105219-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давленияU n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1330 175 0,39 1030 0 605 0 2 400 1360 153 0,36 875 90 515 0,36 3 400 1410 116 0,34 650 180 380 0,72 4 400 1445 87 0,33 400 210 235 0,84
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-105221-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1440 240 0,43 1110 0 650 0 2 400 1515 204 0,38 940 130 555 0,52 3 400 1625 143 0,3 680 260 400 1,04 4 400 1690 102 0,26 450 290 265 1,16
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Data_sheet_RU_-_G4D180FF2001_KM99623_ Размер: 389,1 кб
-
