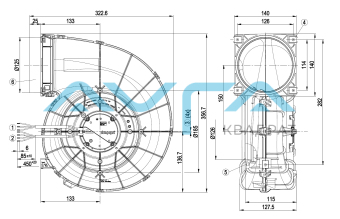

EC центробежный вентилятор - RadiCal назад загнутые лопатки, одностороннее всасывание С корпусом (без фланца)
Схема подключения:
|
№
|
Подкл.
|
Маркирование
|
Цвет
|
Функция / назначение
|
|
|
CON10
|
L
|
черный
|
Питающее напряжение 230 В перем. тока, 50–60 Гц, диапазон напряжений – см.заводскую табличку
|
|
|
CON11
|
N
|
синий
|
Нулевой провод
|
|
|
CON12
|
PE
|
зеленый/желтый
|
Защитный провод
|
|
|
1
|
GND
|
синий
|
Заземление для интерфейса управления, БСНН
|
|
|
2
|
0-10V PWM
|
желтый
|
0–10 В / вход управления ШИМ, Ri = 100 кОм, БСНН
|
|
|
3
|
10 V / max. 1,1 mA
|
красный
|
Выход постоянного напряжения 10 В пост. тока +/–3 %, Iмакс. 10 мА, постоянная защита от коротких замыканий, напряжение питания для внешн. устройств (например, потенциометра), БСНН
|
|
|
4
|
Tacho
|
белый
|
Частота вращения на выходе: Открытый коллектор, 1 импульс/оборот, Isink макс. = 10 мА, БСНН
|
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-184313-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
230
|
3805
|
115
|
0,9
|
760
|
0
|
445
|
0
|
|
2
|
230
|
3650
|
115
|
0,9
|
605
|
250
|
355
|
1
|
|
3
|
230
|
3660
|
115
|
0,9
|
450
|
500
|
265
|
2,01
|
|
4
|
230
|
3815
|
115
|
0,9
|
280
|
750
|
165
|
3,01
|
|
5
|
230
|
3300
|
77
|
0,63
|
655
|
0
|
385
|
0
|
|
6
|
230
|
3300
|
89
|
0,74
|
545
|
208
|
320
|
0,84
|
|
7
|
230
|
3300
|
89
|
0,74
|
405
|
408
|
240
|
1,64
|
|
8
|
230
|
3300
|
74
|
0,62
|
240
|
563
|
140
|
2,26
|
|
9
|
230
|
2800
|
47
|
0,39
|
555
|
0
|
330
|
0
|
|
10
|
230
|
2800
|
54
|
0,45
|
460
|
150
|
270
|
0,6
|
|
11
|
230
|
2800
|
54
|
0,45
|
345
|
294
|
205
|
1,18
|
|
12
|
230
|
2800
|
45
|
0,38
|
205
|
405
|
120
|
1,63
|
|
13
|
230
|
2300
|
26
|
0,21
|
460
|
0
|
270
|
0
|
|
14
|
230
|
2300
|
30
|
0,25
|
380
|
101
|
225
|
0,41
|
|
15
|
230
|
2300
|
30
|
0,25
|
285
|
198
|
165
|
0,79
|
|
16
|
230
|
2300
|
25
|
0,21
|
170
|
273
|
100
|
1,1
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e
= Входная мощность · I = Потребляемый ток · q
V
= Расход воздуха · P
fs = Увелич. давления
