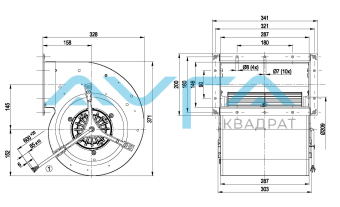

Центробежный вентилятор ebmpapst D4E240BA0101
Артикул:
D4E240BA0101
Производитель:
ebmpapst
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 70 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H0 CAT Количество фаз 1 Номинальное напряжение 230 Скорость вращения, об/мин 1300 Входная мощность, кВт 1.02 Потребляемый ток 4.45 [A] Степень защиты IP10 Монтажное положение Any KLM Диаметр крыльчатки, мм 240 Вес kg 14.8 KLM -
AC центробежный вентилятор в перёд загнутые лопатки, двухстороннее всасывание С корпусом (фланец)
Схема подключения:
U1 синий Z коричневый U2 черный PE зеленый/желтый TOP 2x серый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-66809-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давленияU n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 1300 1020 4,45 3495 0 2055 0 2 230 1340 868 3,82 3025 140 1780 0,56 3 230 1375 749 3,33 2525 260 1485 1,04 4 230 1420 584 2,67 1670 380 985 1,53
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-66810-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давленияU n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 1310 1320 5,75 3400 50 2000 0,2 2 230 1490 1176 5,14 3050 250 1795 1 3 230 1600 1022 4,57 2415 450 1425 1,81 4 230 1665 874 4,08 1670 550 985 2,21
-
Data_sheet_RU_-_D4E240BA0101_KM98149_ Размер: 352,5 кб
-
