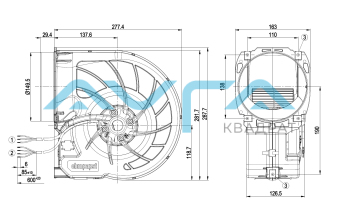

EC центробежный вентилятор в перёд загнутые лопатки, двухстороннее всасывание С корпусом (фланец)
Схема подключения:
|
№
|
Подкл.
|
Маркирование
|
Цвет
|
Функция / назначение
|
|
1
|
CON10
|
L
|
черный
|
Питающее напряжение 230 В перем. тока, 50–60 Гц, диапазон напряжений – см.заводскую табличку
|
|
2
|
CON11
|
N
|
синий
|
Нулевой провод
|
|
3
|
CON12
|
PE
|
зеленый/желтый
|
Защитный провод
|
|
4
|
1
|
GND
|
синий
|
Подключение ЗЕМЛИ интерфейса управления
|
|
5
|
2
|
0-10V PWM
|
желтый
|
Вход управления 0–10 В или ШИМ, гальванически изолированный
|
|
6
|
3
|
10 V / max. 1,1 mA
|
красный
|
Выход напряжения 10 В пост. тока, 1,1 мА, гальванически изолировано, с защитой от короткого замыкания
|
|
7
|
4
|
Tacho
|
белый
|
Частота вращения на выходе: Открытый коллектор, 1 импульс/оборот, гальв.изолировано
|
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-155521-1
Измерение: LU-155522-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
230
|
1125
|
82
|
0,7
|
750
|
0
|
440
|
0
|
|
2
|
230
|
1520
|
82
|
0,7
|
595
|
160
|
350
|
0,64
|
|
3
|
230
|
1870
|
82
|
0,7
|
445
|
300
|
260
|
1,2
|
|
4
|
230
|
2180
|
80
|
0,7
|
295
|
400
|
175
|
1,61
|
|
5
|
230
|
995
|
55
|
0,54
|
640
|
0
|
375
|
0
|
|
6
|
230
|
1150
|
36
|
0,36
|
450
|
90
|
265
|
0,36
|
|
7
|
230
|
1240
|
26
|
0,27
|
290
|
127
|
170
|
0,51
|
|
8
|
230
|
1300
|
19
|
0,2
|
175
|
137
|
100
|
0,55
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e
= Входная мощность · I = Потребляемый ток · q
V
= Расход воздуха · P
fs = Увелич. давления
