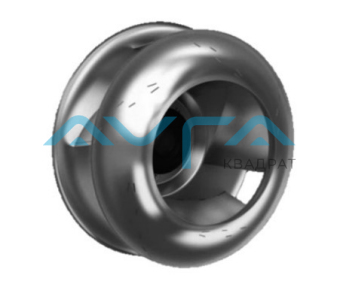

R3G310-PH38-01 Центробежный вентилятор ebmpapst

Осевые вентиляторы ebm-papst, обеспечивающие реальную экономию монтажного пространства, предназначены для перемещения горячего и холодного воздуха в различных устройствах и системах. К отличительным особенностям этих вентиляторов относятся малая глубина установки, низкий уровень шума и высокий КПД, что определяет их пригодность к перемещению воздуха в теплообменниках. В сочетании с ЕС-двигателями они также обеспечивают энергосбережение на всем диапазоне области применения.
Представленную продукцию отличает разнообразие конструкций, типоразмеров и уровней производительности. Благодаря оптимизированным аэродинамическим характеристикам лопаток вентиляторы характеризуются оптимальным КПД и минимальный уровень шума.
Область применения осевых вентиляторов - системы вентиляции, охлаждения и кондиционирования воздуха, автотранспорт, ветроэлектростанции промышленное оборудование.

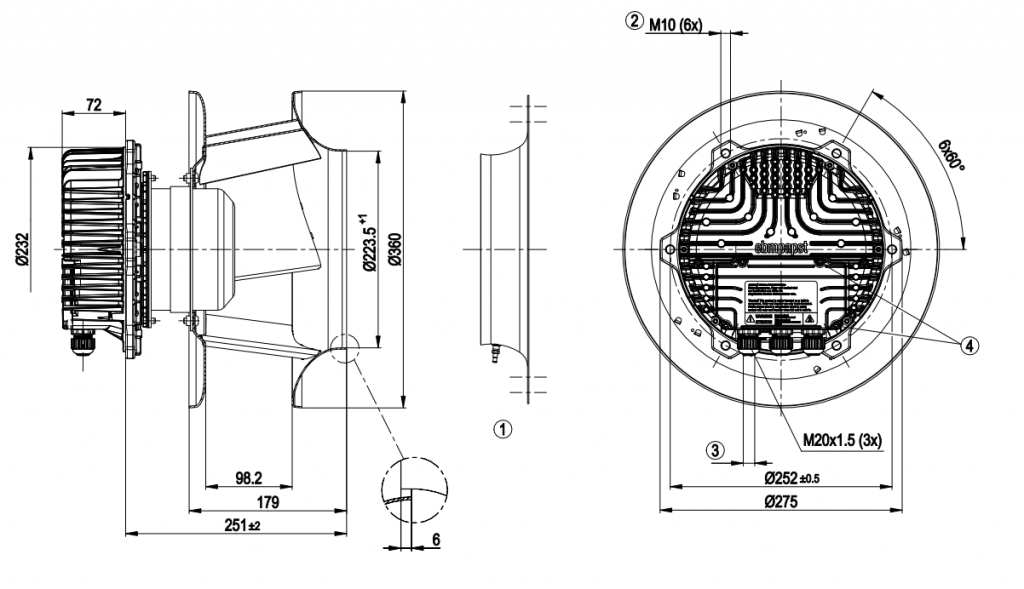

Чертёж изделия:

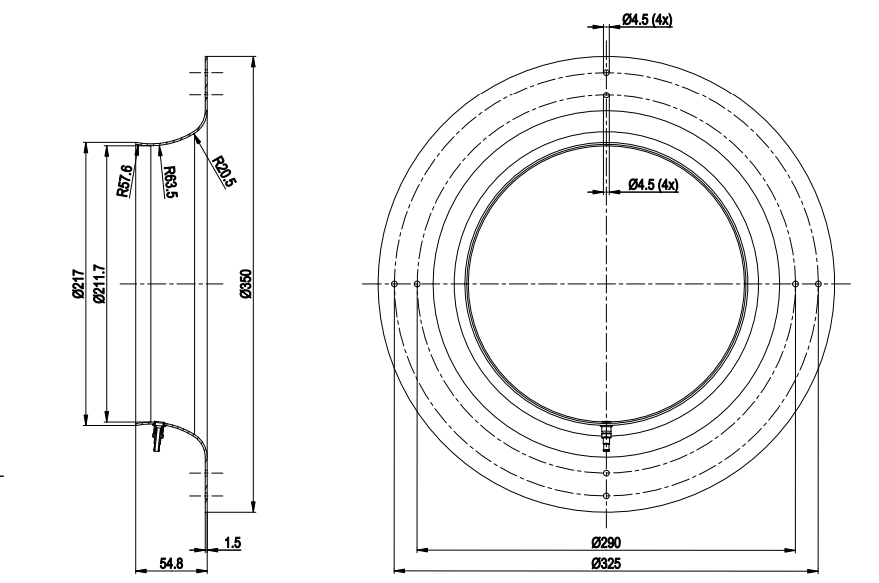

• Входной диффузор 31475-2-4013 со штуцером для отбора давления (коэффициент k: 116), не входит в комплект поставки
• Глубина ввинчивания макс. 20 мм
• Диаметр кабеля: мин. 4 мм, макс. 10 мм; момент затяжки: 4 ± 0,6 Нм
• Момент затяжки: 3,5 ± 0,5 Нм

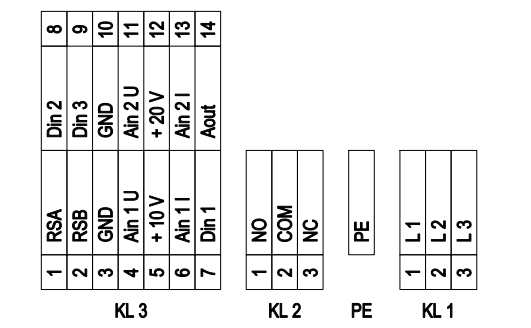

Схема подключения:

№	Подкл.	Маркирование	Функция / назначение
KL 1	1	L1	Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
KL 1	2	L2	Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
KL 1	3	L3	Сетевое подключение, питающее напряжение 3 фазн. 380-480 В перем.тока; 50/60 Гц
PE		PE	Заземляющая клемма, клемма для защитного провода (PE)
KL 2	1	NO	Сигнальное реле, беспотенциальный сигнальный контакт; замыкающий контакт в случае ошибки
KL 2	2	COM	Реле состояния; сухой сигнальный контакт статусных сообщений; переключающий контакт, общее подключение; максимально допустимый ток замыкания контактов 250 В перем.тока/ макс. 2 A (AC1)/мин. 10 мA
KL 2	3	NC	Сигнальное реле, беспотенциальный сигнальный контакт; размыкающий контакт в случае ошибки
KL 3	1	RSA	Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН
KL 3	2	RSB	Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН
KL 3	3 / 10	GND	Заземление для интерфейса управления; БСНН
KL 3	4	Ain1 U	Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая кривая; использовать только как альтернативу входу Ain1 I; БСНН
KL 3	5	+ 10 V	Выход постоянного напряжения 10 В пост. тока +10 В +/-3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН
KL 3	6	Ain1 I	Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая кривая; использовать только как альтернативу входу Ain1 U; БСНН
KL 3	7	Din1	Цифровой вход 1: активация электроники, включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост. тока; БСНН
KL 3	8	Din2	Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2. Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост. тока набор параметров 2: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН

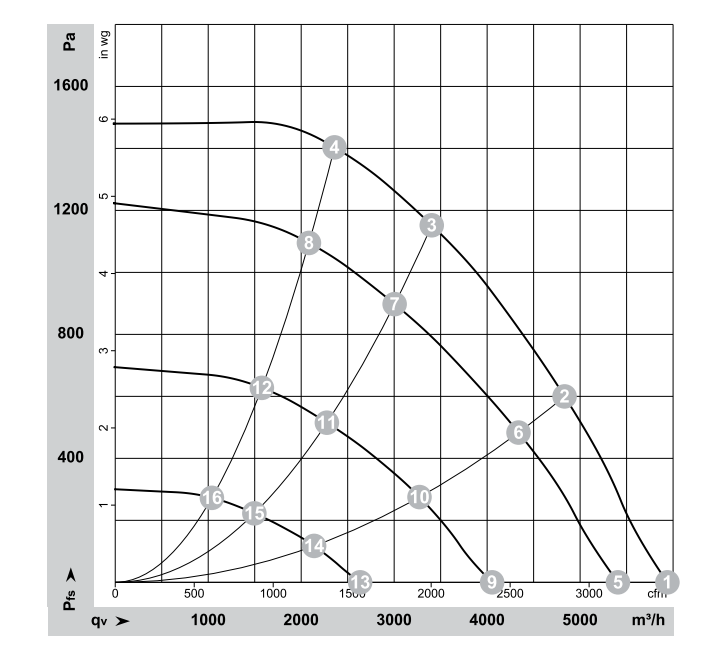

Характеристики, производительность по воздуху:

Принадлежность:
