RLF 100-11/14 Вентилятор компактный ebmpapst
Артикул:
9593507052
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток DC Минимальная температура окружающей среды, °C -20 [°C] Максимальная температура окружающей среды, °C 75 [°C] Количество фаз 1 Номинальное напряжение, В 24 Скорость вращения, об/мин 5100 Входная мощность, кВт 0,008 Потребляемый ток, A 0.335 [A] Диаметр крыльчатки, мм 127 Вес, кг kg 0.3 KLM -

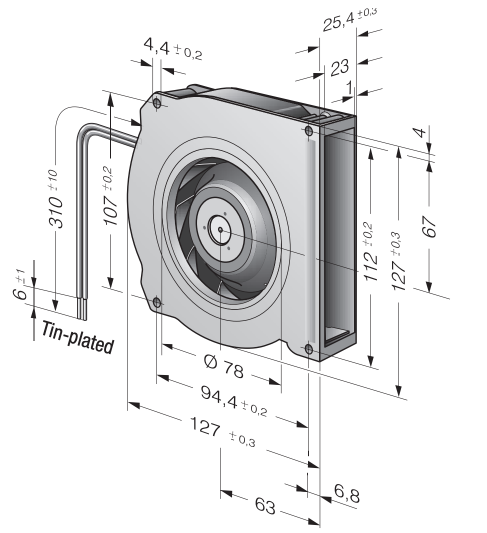

Чертеж изделия

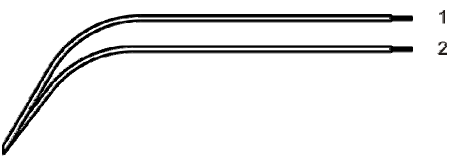

Схема подключения
№ Провода Цвет Операция 1 Красный + UB 2 Голубой - GND
Электрические рабочие данные
Условия измерений
Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; Ось мотора горизонтальная; Разогрев время до измерения 5 минут (если не указано иное). В зоне входа и выхода не должно быть никаких твердых преград в пределах 0,5 м.
∆p = 0: соотв. для свободного воздушного потока
I: соотв. к среднеквадратичному линейному току
Функции Состояние Обозначение Значения Диапазон напряжения V 16 V 30 V Номинальное напряжение UN 24 V Потребляемая мощность
Допуск
∆p = 0 P 3,4 W
+- 17,5 %8 W
+- 12,5 %12,3 W
+- 15 %Потребляемый ток
Допуск
∆p = 0 I 210 mA
+- 17,5 %335 mA
+- 12,5 %410 mA
+- 15 %Скорость
Допуск
∆p = 0 n 3.650 1/min
+- 12,5 %
5.100 1/min
+- 7,5 %
5.900 1/min
+- 10 %
Пусковой ток потребление <= 1.050 mA

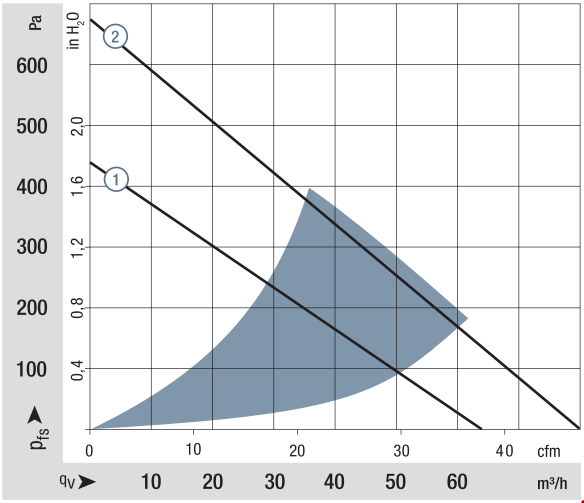

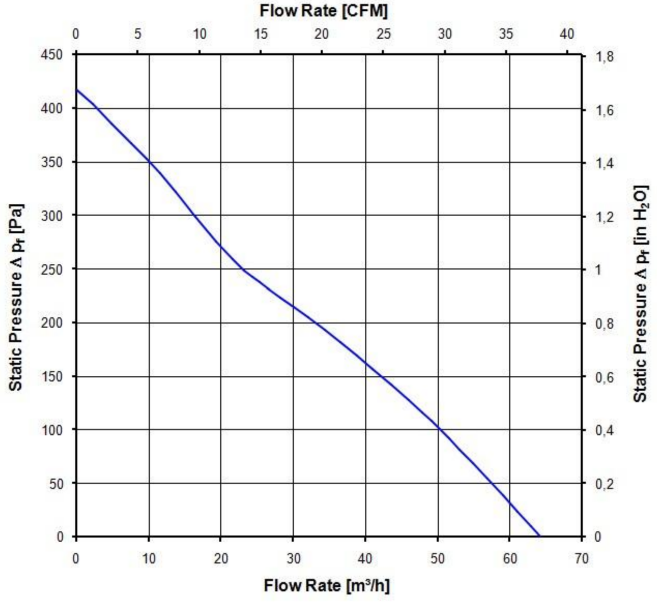

Аэродинамические характеристики
Условия измерений
Измерено с помощью двухкамерной всасывающей установки в соотв. согласно DIN EN ISO 5801.
Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C;
В зоне входа и выхода не должно быть никаких твердых препятствий в пределах 0,5 м. Вал двигателя горизонтально.
Информация действительна только при указанных условиях испытаний и может быть изменена условия установки. Если есть отклонения от стандартных условий испытаний, характеристические значения должны быть проверены в установленных условиях.а) Условия эксплуатации:
5.100 об 1 / мин при свободном потоке воздуха; Частота: 50 Гц;
Максимум. свободный поток воздуха (∆p = 0 / V = макс.) 64,0 м3 / ч Максимум. статическое давление (∆p = макс. / V = 0) 415 Па -
