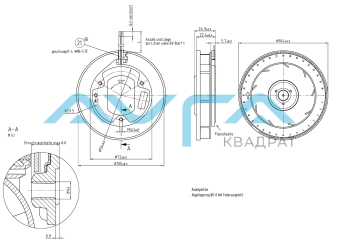

REF 100-11/12 Вентилятор компактный ebmpapst
Артикул:
9593507002
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток AC Номинальное напряжение, В 12 Скорость вращения, об/мин 5200 Входная мощность, кВт 0,0075 Вес, кг 0,165 кг -
Схема подключения
- Красный
- Синий
Электрические рабочие данные
Условия измерений
Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; Ось мотора горизонтальная; Разогрев время до измерения 5 минут (если не указано иное). В зоне входа и выхода не должно быть никаких твердых преград в пределах 0,5 м.
∆p = 0: соотв. для свободного воздушного потока I: соотв. к среднеквадратичному линейному току
Особенности Состояние Обозначение Значения Диапазон напряжения U 8 V
15 V Номинальное напряжение UN
12 V
Потребляемая мощность
Допуск
∆p = 0 P 3,2 W
+- 17,5 %
7,5 W
+- 12,5 %
11,8 W
+- 15,0 %
Потребление тока
Допуск
∆p = 0 I 435 mA
+- 17,5 %
625 mA
+- 12,5 %
785 mA
+- 15,0 %
Скорость
Допуск
∆p = 0 n 3 750 1/min
+- 12,5 %5 200 1/min
+- 7,5%6 100 1/min
+- 10,0 %
Электрические характеристики
Электронная функция Нет
Аэродинамические характеристики
Условия измерений
Измерено с помощью двухкамерной всасывающей установки в соотв. согласно DIN EN ISO 5801. Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; В зоне входа и выхода не должно быть никаких твердых препятствий в пределах 0,5 м. Информация действительна только при указанных условиях испытаний и может быть изменена условия установки. Если есть отклонения от стандартных условий испытаний, характеристические значения должны быть проверены в установленных условиях.
Условия эксплуатации:
5 200 об / мин при свободном потоке воздуха
Максимум. свободный поток воздуха (∆p = 0 / V = макс.) 86,0 м3 / ч Максимум. статическое давление (∆p = макс. / V = 0) 350 Па
-
9593507002_REF100-11(12__PDB_EN Размер: 334,6 кб
-
