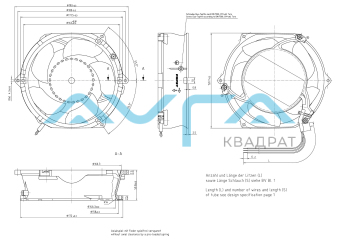

DV 6424/2 TDA-806 Вентилятор компактный ebmpapst
Артикул:
9295414806
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток DC Номинальное напряжение, В 24 Скорость вращения, об/мин 5530 Входная мощность, кВт 0,089 Вес, кг 0,83 кг -
Схема подключения
- Красный
- Синий
- Фиолетовый
- Белый
Электрические рабочие данные
Условия измерений
Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; Ось мотора горизонтальная; Разогрев время до измерения 5 минут (если не указано иное). В зоне входа и выхода не должно быть никаких твердых преград в пределах 0,5 м.
∆p = 0: соотв. для свободного воздушного потока I: соотв. к среднеквадратичному линейному току
Особенности Состояние Обозначение Значения Диапазон напряжения U 16 V
28 V Номинальное напряжение UN
24 V
Потребляемая мощность
Допуск
∆p = 0 P 40,8 W
+- 15,0 %
89 W
+- 15,0 %
98 W
+- 15,0 %
Потребление тока
Допуск
∆p = 0 I 2600 mA
+- 15,0 %
3700 mA
+- 15,0 %
3500 mA
+- 15,0 %
Скорость
Допуск
∆p = 0 n 4 200 1/min
+- 10,0 %5 530 1/min
+- 7,5%5 530 1/min
+- 7,5%
Электрические характеристики
Электронная функция Контроль скорости
Аэродинамические характеристики
Условия измерений
Измерено с помощью двухкамерной всасывающей установки в соотв. согласно DIN EN ISO 5801. Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; В зоне входа и выхода не должно быть никаких твердых препятствий в пределах 0,5 м. Информация действительна только при указанных условиях испытаний и может быть изменена условия установки. Если есть отклонения от стандартных условий испытаний, характеристические значения должны быть проверены в установленных условиях.
Условия эксплуатации:
5 530 об / мин при свободном потоке воздуха
Максимум. свободный поток воздуха (∆p = 0 / V = макс.) 680,0 м3 / ч Максимум. статическое давление (∆p = макс. / V = 0) 810 Па -
9295414806_#DV6424(2TDA-806__PDB_EN Размер: 666,5 кб
-
