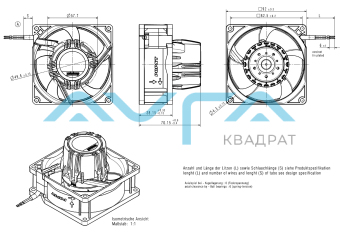

AC 3200 JH Вентилятор компактный ebmpapst
Артикул:
9203510002
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Номинальное напряжение, В 115 Скорость вращения, об/мин 6800 Входная мощность, кВт 0,012 Вес, кг 0,325 кг -
Схема подключения
- Черный
- Черный
Электрические рабочие данные
Условия измерений
Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; Ось мотора горизонтальная; Разогрев время до измерения 5 минут (если не указано иное). В зоне входа и выхода не должно быть никаких твердых преград в пределах 0,5 м.
∆p = 0: соотв. для свободного воздушного потока I: соотв. к среднеквадратичному линейному току
Особенности Состояние Обозначение Значения Частота
f 50 Гц /60 Гц Диапазон напряжений
U 85 V
265 V
Номинальное напряжение
UN
115 V
230 V
Потребляемая мощность
Допуск∆p = 0 P 12 W
+- 20 %
Потребление тока
Допуск∆p = 0 I 260 mA
+- 20 %190 mA
+- 22,5 %
130 mA
+- 20 %190 mA
+- 22,5 %
Скорость
Допуск∆p = 0 n 6 800 1/min
+- 10 %
Электрические характеристики
Электронная функция Нет

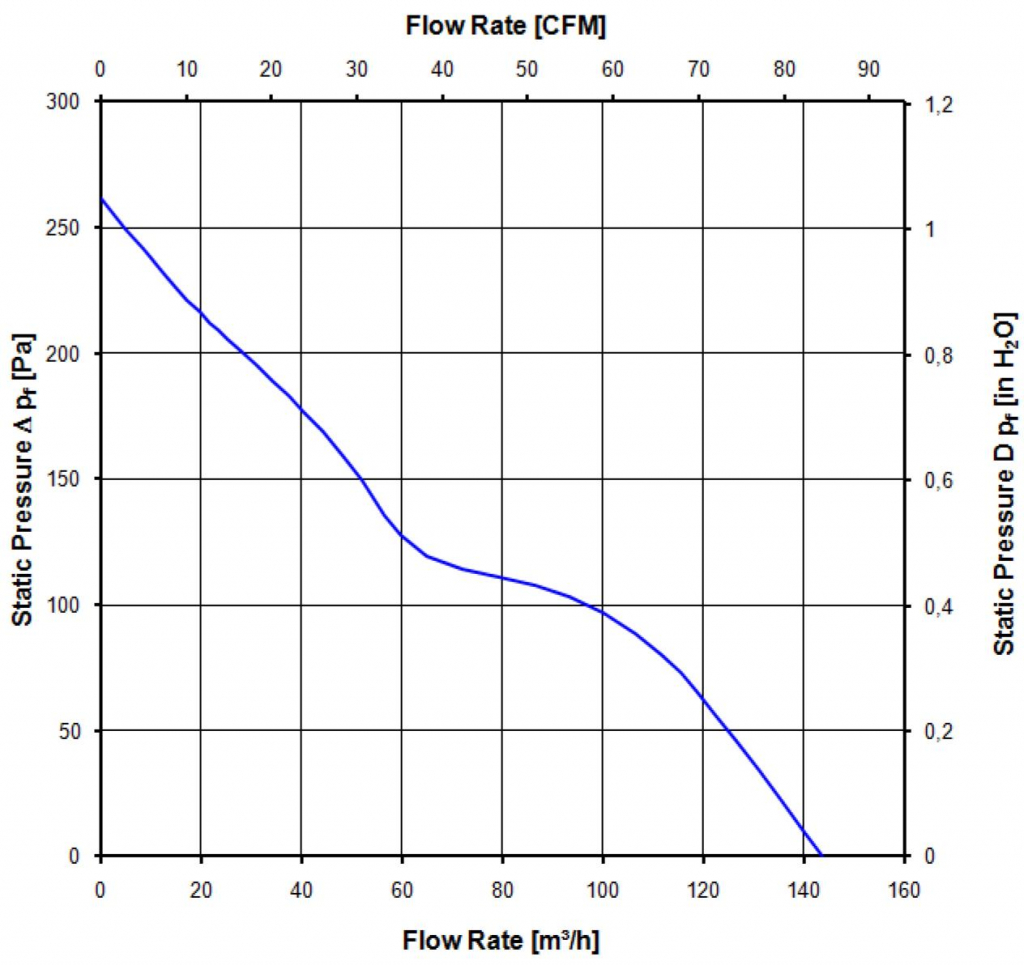

Аэродинамические характеристики
Условия измерений
Измерено с помощью двухкамерной всасывающей установки в соотв. согласно DIN EN ISO 5801. Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; В зоне входа и выхода не должно быть никаких твердых препятствий в пределах 0,5 м. Информация действительна только при указанных условиях испытаний и может быть изменена условия установки. Если есть отклонения от стандартных условий испытаний, характеристические значения должны быть проверены в установленных условиях.
a) Условия эксплуатации:
6 800 об / мин при свободном потоке воздуха 50 Гц
Максимум. свободный поток воздуха (∆p = 0 / V = макс.) 144,0 м3 / ч Максимум. статическое давление (∆p = макс. / V = 0) 240 Па
b) Условия эксплуатации:
6 800 об / мин при свободном потоке воздуха 60 Гц
Максимум. свободный поток воздуха (∆p = 0 / V = макс.) 144,0 м3 / ч
Максимум. статическое давление (∆p = макс. / V = 0) 240 Па
-
AC_3200_JH_EN Размер: 748,6 кб
-
