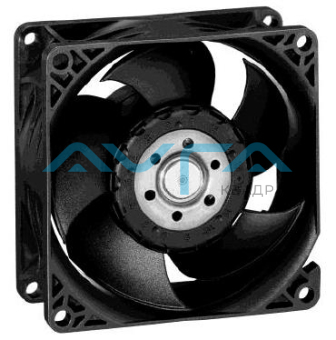

8214 JN Вентилятор компактный ebmpapst

Артикул: 9292910003

6 939 руб./шт

Доступно

- +

В корзину

Характеристики
Описание
Техническая документация
Задать вопрос

Номинальное напряжение, В	24
Скорость вращения, об/мин	8400
Входная мощность, кВт	0,011
Степень защиты	IP 54
Вес, кг	0,16 кг

Вентилятор осевой компактный ebmpapst 8214 JN используется в системах охлаждения электронных приборов, в компьютерной технике, в бытовых вентиляционных сетях. Отличается простотой установки, обслуживания, экономичностью и низким уровнем шума.

Схема подключения вентилятора ebmpapst 8214 JN

Красный
Сиий

Электрические рабочие данные вентилятора ebmpapst 8214 JN

Условия измерений

Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; Ось мотора горизонтальная; Разогрев время до измерения 5 минут (если не указано иное). В зоне входа и выхода не должно быть никаких твердых преград в пределах 0,5 м.

∆p = 0: соотв. для свободного воздушного потока I: соотв. к среднеквадратичному линейному току

Особенности	Состояние	Обозначение	Значения
Диапазон напряжения		U	18 V		26,4 V
Номинальное напряжение		U_N		24 V
Потребляемая мощность Допуск	∆p = 0	P	5,6 W +- 17,5 %	10,8 W +- 12,5 %	12,7 W +- 15,0 %
Потребление тока Допуск	∆p = 0	I	310 mA +-17,5 %	450 mA +- 12,5 %	480 mA +- 15,0 %
Скорость Допуск	∆p = 0	n	6 500 1/min +- 12,5 %	8 400 1/min +- 7,5 %	9 150 1/min +- 10,0 %

Электрические характеристики вентилятора ebmpapst 8214 JN

Электронная функция

Нет

Аэродинамические характеристики вентилятора ebmpapst 8214 JN

Условия измерений

Измерено с помощью двухкамерной всасывающей установки в соотв. согласно DIN EN ISO 5801. Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; В зоне входа и выхода не должно быть никаких твердых препятствий в пределах 0,5 м. Информация действительна только при указанных условиях испытаний и может быть изменена условия установки. Если есть отклонения от стандартных условий испытаний, характеристические значения должны быть проверены в установленных условиях.

Условия эксплуатации:
8 400 об / мин при свободном потоке воздуха

Максимум. свободный поток воздуха (∆p = 0 / V = макс.)	132,0 м3 / ч
Максимум. статическое давление (∆p = макс. / V = 0)	275 Па

8214_JN_en Размер: 552,7 кб
