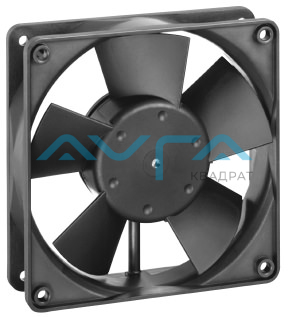

4314 T Вентилятор компактный ebmpapst
Артикул:
9694360193
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Задать вопрос
-
Постоянный/переменный ток DC Минимальная температура окружающей среды, °C -20 [°C] Максимальная температура окружающей среды, °C 65 [°C] Количество фаз 1 Номинальное напряжение, В 24 Скорость вращения, об/мин 2800 Входная мощность, кВт 0,0048 Диаметр крыльчатки, мм 119 Вес, кг kg 0.22 KLM -
Чертеж изделия

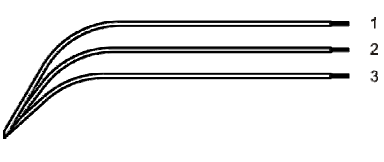

Схема подключения
- + UB - красный
- - GND - синий
- NTC - фиолетовый
Электрические рабочие данные
Условия измерений
Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; Ось мотора горизонтальная; Разогрев время до измерения 5 минут (если не указано иное). В зоне входа и выхода не должно быть никаких твердых преград в пределах 0,5 м.
∆p = 0: соотв. для свободного воздушного потока I: соотв. к среднеквадратичному линейному току
Электрические характеристики
Электронная функция Защита от обратной полярности
Максимум. остаточный ток при UN
Выпрямительный диод

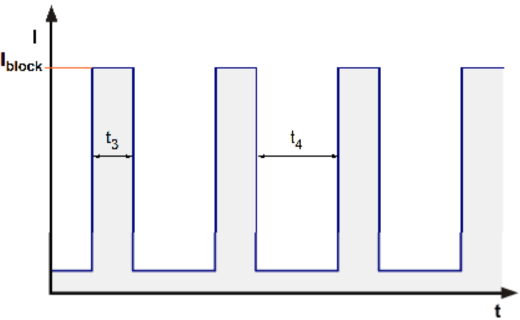

IF <= 20 мкАЗащита от заторможенного ротора Автоматический перезапуск Ток заторможенного ротора при UN Iблок приблизительно 780 мА Тактовый сигнал при заблокированном роторе t3 / t4 типичный: 0,6 s / 10 s

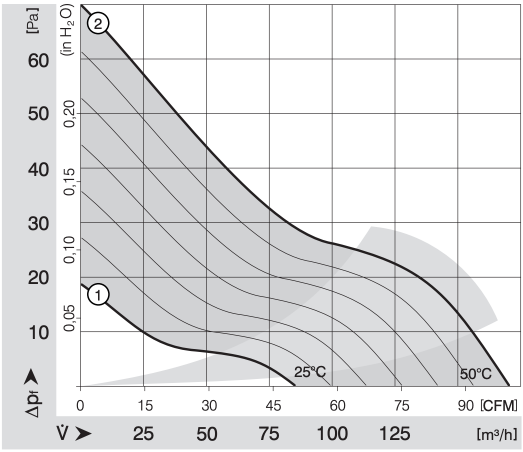

Аэродинамические характеристики
Условия измерений
Измерено с помощью двухкамерной всасывающей установки в соотв. согласно DIN EN ISO 5801. Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; В зоне входа и выхода не должно быть никаких твердых препятствий в пределах 0,5 м. Информация действительна только при указанных условиях испытаний и может быть изменена условия установки. Если есть отклонения от стандартных условий испытаний, характеристические значения должны быть проверены в установленных условиях.
а) Условия эксплуатации:

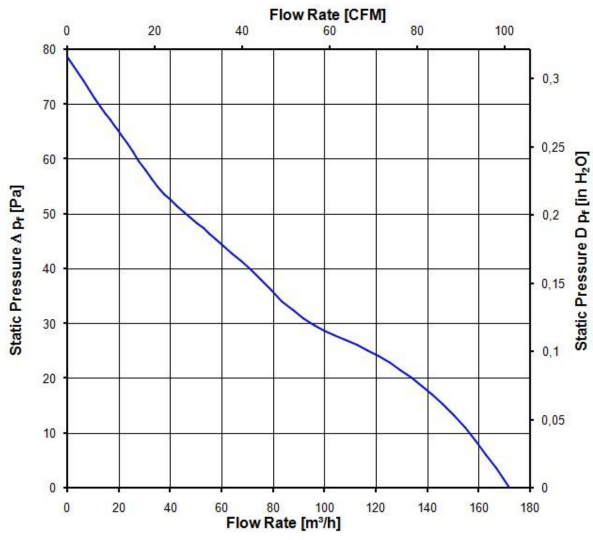

2800 об / мин при свободном потоке воздуха:
Максимум. свободный поток воздуха (∆p = 0 / V = макс.) 170,0 м3 / ч Максимум. статическое давление (∆p = макс. / V = 0) 78 Па - + UB - красный
-
