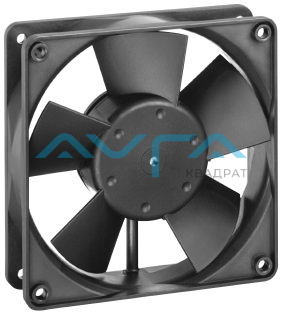

4312 MT Вентилятор компактный ebmpapst

Артикул: 9694360203

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики
Описание
Задать вопрос

Постоянный/переменный ток	DC
Минимальная температура окружающей среды, °C	-20 [°C]
Максимальная температура окружающей среды, °C	65 [°C]
Количество фаз	1
Номинальное напряжение, В	12
Скорость вращения, об/мин	2300
Входная мощность, кВт	0,0036
Потребляемый ток, A	0.275 [A]
Диаметр крыльчатки, мм	119
Вес, кг	kg 0.22 KLM

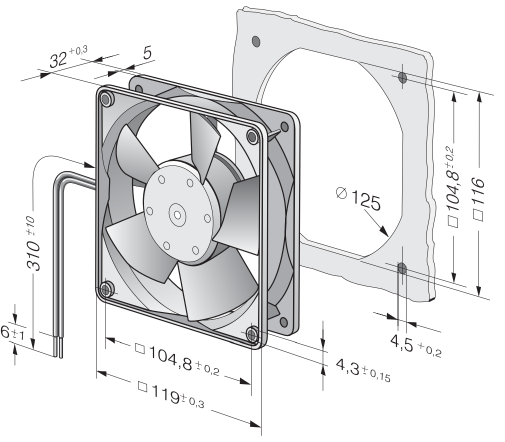

Чертеж изделия

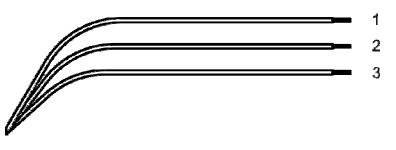

Схема подключения

+ UB - красный
- GND - синий
NTC - фиолетовый

Электрические рабочие данные

Условия измерений

Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; Ось мотора горизонтальная; Разогрев время до измерения 5 минут (если не указано иное). В зоне входа и выхода не должно быть никаких твердых преград в пределах 0,5 м.

∆p = 0: соотв. для свободного воздушного потока I: соотв. к среднеквадратичному линейному току

Особенности	Состояние	Обозначение	Значения
Диапазон напряжения		U	8,0 V		15,0 V
Номинальное напряжение		U_N		12,0 V
Потребляемая мощность Допуск	∆p = 0 TU / NTC	P	1,3 W +- 25,0 %	3,3 W +- 25,0 %	5,6 W +- 25,0 %
Потребление тока Допуск	∆p = 0 TU / NTC	P	160 mA +- 25,0 %	275 mA +- 25,0 %	370 mA +- 25,0 %
Скорость Допуск	∆p = 0 TU / NTC	n	1.500 1/min +- 15,0 %	2.300 1/min +- 15,0 %	2.800 1/min +- 15,0 %

Электрические характеристики

Электронная функция
Защита от обратной полярности Максимум. остаточный ток при U_N	Выпрямительный диод I_F <= 10 мкА
Защита от заторможенного ротора	Автоматический перезапуск
Ток заторможенного ротора при U_N	I_блок приблизительно 1200 мА

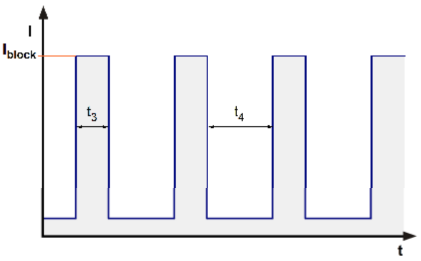

Тактовый сигнал при заблокированном роторе	t₃ / t₄ типичный: 1 s / 10 s

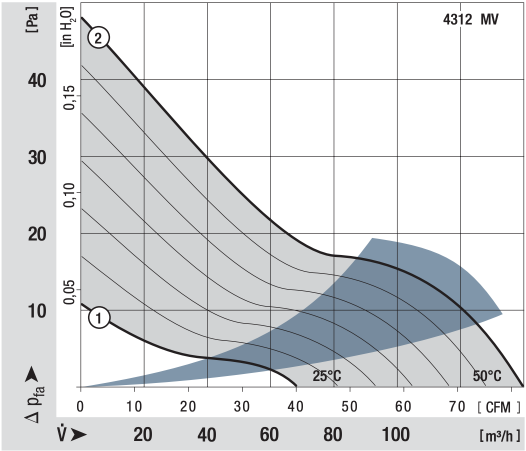

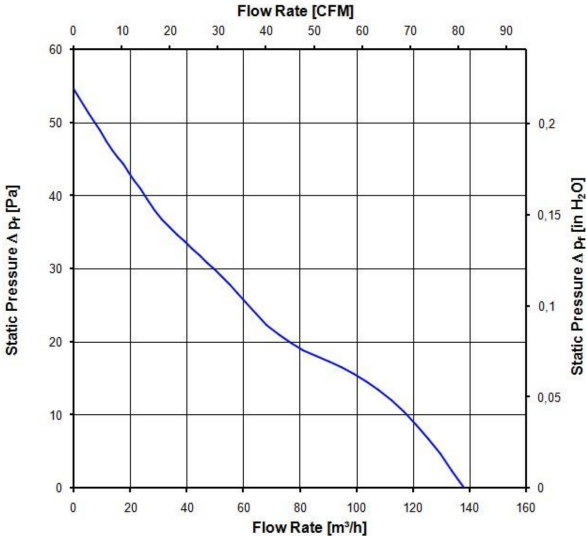

Аэродинамические характеристики

Условия измерений

Измерено с помощью двухкамерной всасывающей установки в соотв. согласно DIN EN ISO 5801. Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; В зоне входа и выхода не должно быть никаких твердых препятствий в пределах 0,5 м. Информация действительна только при указанных условиях испытаний и может быть изменена условия установки. Если есть отклонения от стандартных условий испытаний, характеристические значения должны быть проверены в установленных условиях.

а) Условия эксплуатации:
5000 об / мин при свободном потоке воздуха;

Максимум. свободный поток воздуха (∆p = 0 / V = макс.)	138,0 м3 / ч
Максимум. статическое давление (∆p = макс. / V = 0)	54 Па
