4114 N/2 H7P Вентилятор компактный ebmpapst
Артикул:
9694314003
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Задать вопрос
-
Постоянный/переменный ток DC Минимальная температура окружающей среды, °C -20 [°C] Максимальная температура окружающей среды, °C 75 [°C] Количество фаз 1 Номинальное напряжение, В 24 Скорость вращения, об/мин 9500 Входная мощность, кВт 0,09 Потребляемый ток, A 3.8 [A] Диаметр крыльчатки, мм 125 Вес, кг kg 0.425 -

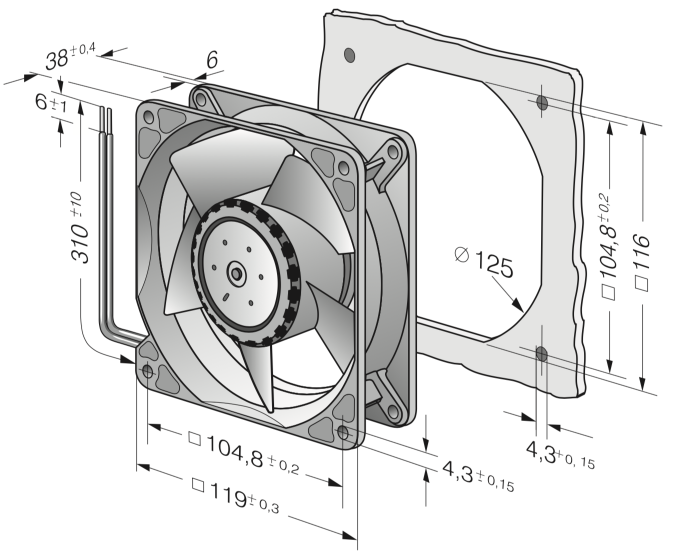

Чертеж изделия

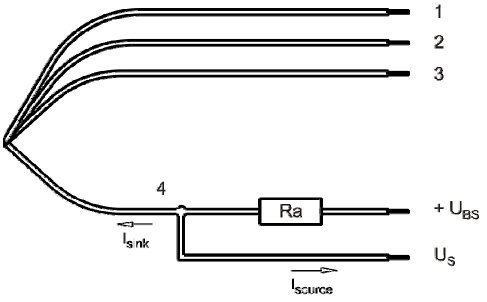

Схема подключения
Цвет Операция Размер провода Сечение провода 1 Красный + UB AWG 20 2,05 mm 2 Синий - GND AWG 20 2,05 mm 3 Фиолетовый PWM AWG 22 1,7 mm 4 Белый Tacho AWG 22 1,7 mm
Вспомогательные устройства, показанные на принципиальной схеме (которые необходимы для использования по назначению), не являются частью нашей поставки. Провод 1 - 2: AWG20 (диаметр изоляции 2,05 мм) Провод 3 - 4: AWG22

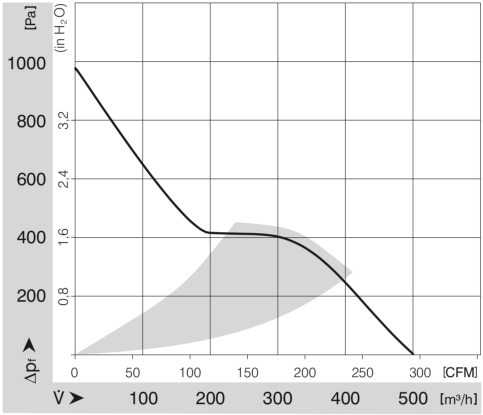

Кривая: производительность воздуха
Измеряется с помощью двухкамерного приемного устройства в соотв. DIN EN ISO 5801.
Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° С +/- 3 ° С; Во входной и выходной зоне не должно быть никаких твердых препятствий в пределах 0,5 м. Вал двигателя горизонтальный. Информация действительна только при указанных условиях испытаний и может быть изменена условия монтажа. Если имеются отклонения от стандартных условий испытаний, Характеристические значения должны быть проверены в установленных условиях. Потребляемая мощность двигатель вентилятора при работе при нормальном напряжении показан. В зависимости от операционной В условиях применения потребляемая мощность может быть выше.
Более подробнее с данными можно ознакомиться с данным продуктом в разделе "Техническая документация" -
