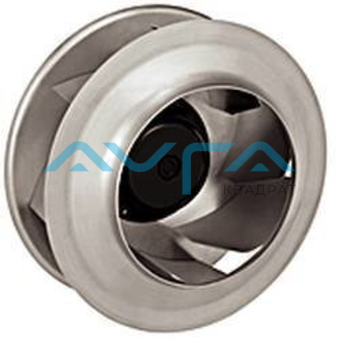

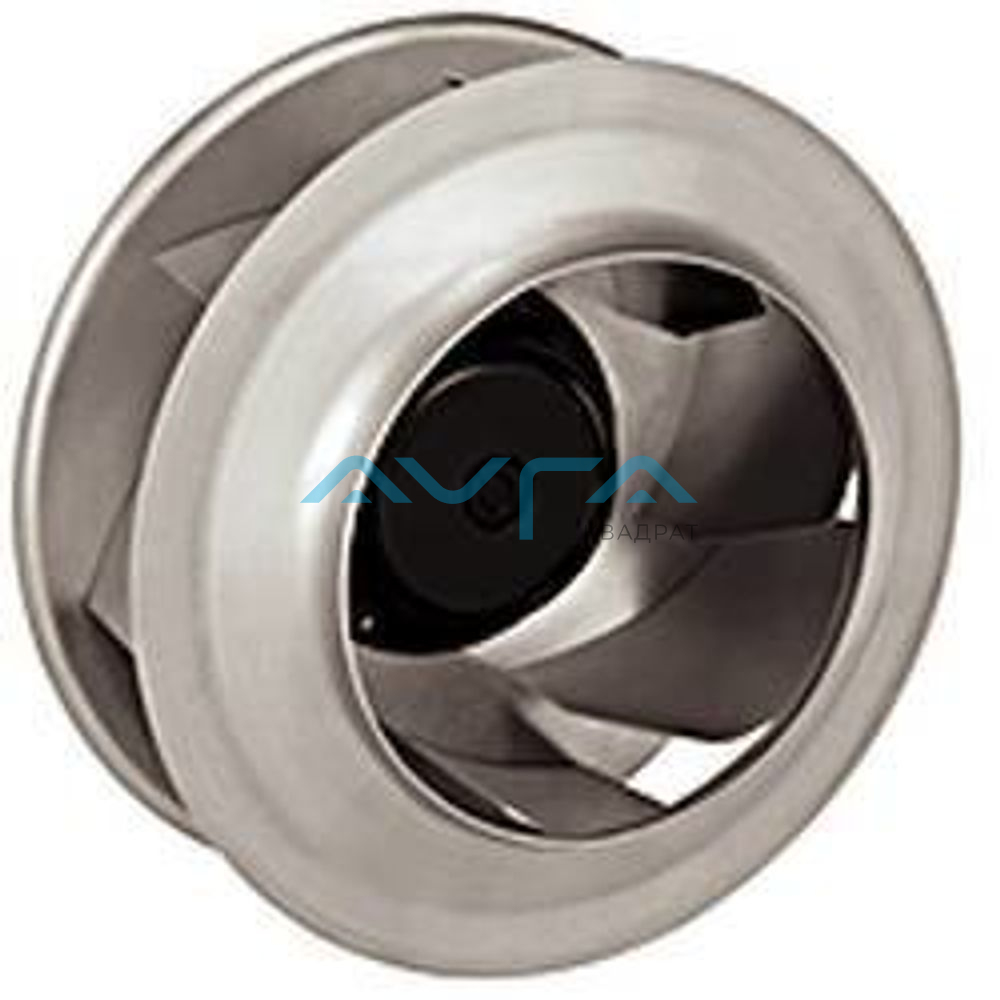

R3G310BE84S1 Центробежный вентилятор
Артикул:
R3G310BE84S1
117 842 руб./шт
Под заказ
-
+
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Номинальное напряжение, В 110 Скорость вращения, об/мин 2650 Входная мощность, кВт 0,995 Потребляемый ток, A 9.0 Степень защиты IP 55 Количество лопаток 7 Вес, кг kg 8.78 -
Центробежный вентилятор R3G310BE84S1 ЕС с загнутыми назад лопатками с односторонним всасыванием.
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение 1 1,2 PE зеленый/желтый Защитный провод
1 3 - черный Напряжение питания, заземл., диапазон напряжений — см. заводскую табличку 1 5 + коричневый Напряжение питания, диапазон напряжений — см. заводскую табличку
2 6 COM серый Реле состояния, плавающий контакт состояния с нулевым потенциалом, размыкается при ошибке, нагрузка на контакты 250 В перем. тока/макс. 2 A (AC1)/мин. 1 мА/5 В, базисная изоляция относительно сети и интерфейса управления
2 7 NC оранжевый Реле состояния, плавающий контакт состояния с нулевым потенциалом, общее подключение, нагрузка на контакты 250 В перем. тока/макс. 2 A (AC1)/мин. 1 мА/5 В, базисная изоляция относительно сети и интерфейса управления
2 8 0-10 V желтый Аналоговый вход 1, заданное значение: 0–10 В; Ri = 100 кОм; параметрируемая кривая, БСНН
2 10
RSB коричневый Сопряжение RS485 для MODBUS, RSB; БСНН
2 11 RSA белый Сопряжение RS485 для MODBUS, RSA; БСНН
2 12 GND синий Базовые размеры для интерфейса управления; БСНН
2 13 +10 V красный Выход постоянного напряжения 10 В пост. тока +10 В +/-3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН
Характеристики: производительность по воздуху
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-130108-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qv Pfs V min-1 W A m3/h Pa 1 110 2915 995 9.00 4885 0 2 110 2730 995 9.00 3870 400 3 110 2650 995 9.00 2850 700 4 110 2765 995 9.00 1620 1000
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Центробежный вентилятор R3G310BE84S1 Техническая документация Размер: 756,3 кб
-
