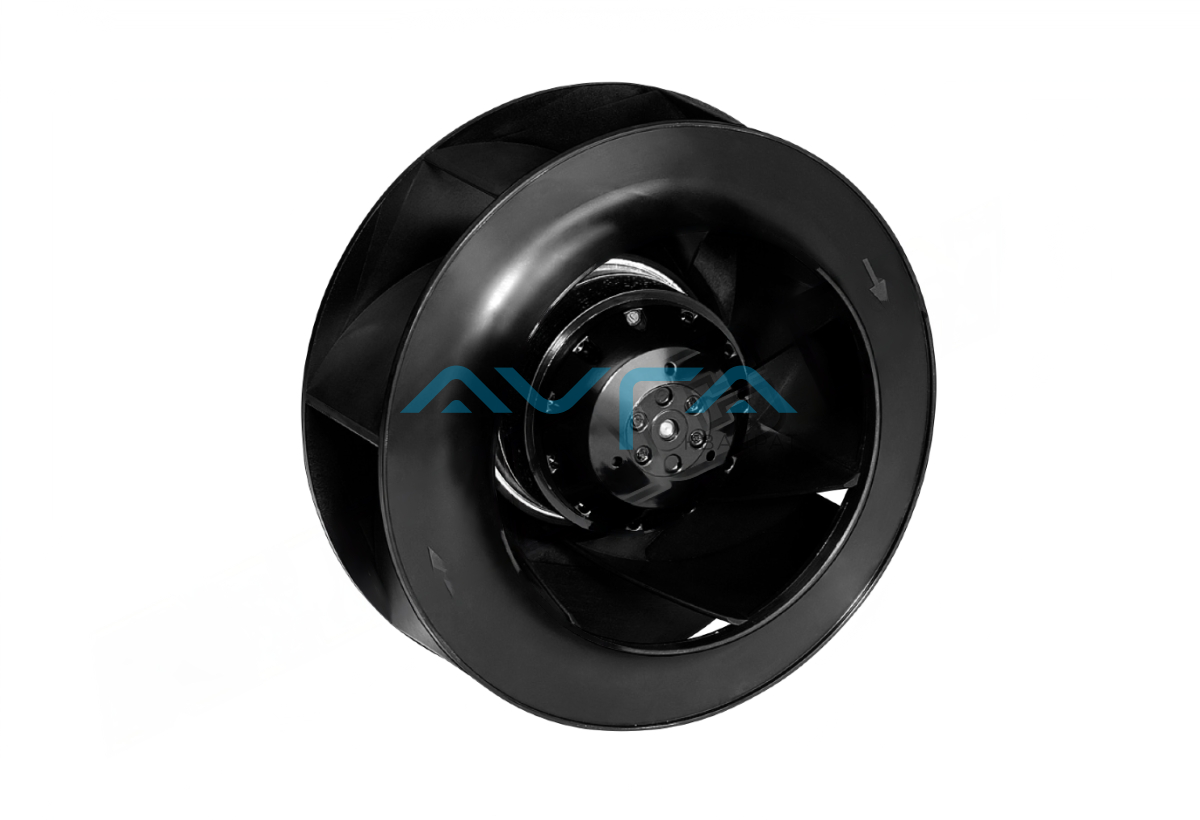

R2D280RB0811 Центробежный вентилятор
Артикул:
R2D280RB0811
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Номинальное напряжение, В 400 Скорость вращения, об/мин 2500 Входная мощность, кВт 0,535 Потребляемый ток, A 0.9 [A] Степень защиты IP 44 Количество лопаток 6 Вес, кг kg 4.84 -
Центробежный вентилятор R2D280-RB08-11 АС с загнутыми назад лопатками и с односторонним всасыванием.
Схема подключения:
Двигатель трехфазного тока Y Соединение по схеме «звезда» ∧
Соединение по схеме «треугольник» L1 = U1 = синий L2 = V1 = черный L3 = W1 = коричневый V2 = зеленый U2 = белый
W2 = желтый
TOP (Реле температуры) 2 серых
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-130108-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qv Pfs V min-1 W A m3/h Pa 1 400 2635 448 0.76 2975 0 2 400 2565 509 0.85 2460 250 3 400 2500 535 0.90 1785 500 4 400 2580 480 0.81 1120 650 5 400 2010 300 0.47 2255 0 6 400 1880 322 0.50 1800 133 7 400 1800 325 0.50 1285 259 8 400 1915 307 0.48 835 357
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Центробежный вентилятор R2D280RB0811 Техническая документация Размер: 499,2 кб
-
