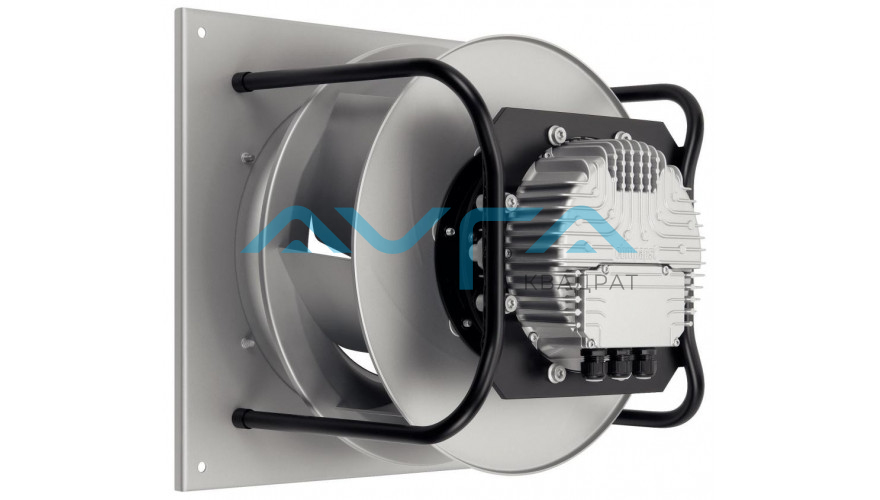

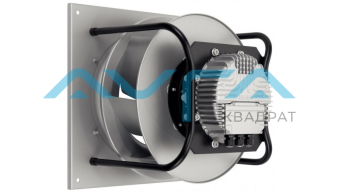

Центробежный вентилятор K3G500PA2805
Артикул:
K3G500PA2805
241 468 руб./шт
Под заказ
-
+
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Номинальное напряжение 400 Скорость вращения, об/мин 1890 Входная мощность, кВт 3.35 Потребляемый ток 5.2 [A] Степень защиты IP55 Монтажное положение Горизонтальное Количество лопаток 5 Вес kg 37.2 -
Центробежный вентилятор ЕС K3G500-PA28-05 ЕС с загнутыми назад лопатками с односторонним всасыванием, крепление - кронштейн.
Схема подключения:
Подкл. Маркирование Функция / назначение CON1 L1,L2,L3 Напряжение питания, фаза, диапазон напряжений — см. заводскую табличку
PE PE Защитный провод CON 2 RSA Сопряжение RS485 для MODBUS, RSA; БСНН
CON 2 RSB Сопряжение RS485 для MODBUS, RSB; БСНН
CON 2
GND Заземление для интерфейса управления, БСНН
CON 2 IO1 Параметрируемая функция (см. таблицу «Дополнительные функции интерфейса») Заводские настройки: цифровой вход — high aktiv, функция: вход сигнала Disable, БСНН - inaktiv: открытый контакт или приложенное напряжение < 1,5 В пост. тока - aktiv: приложенное напряжение 3,5–50 В пост. тока функция сброса: срабатывание сброса ошибки при изменении состояния с enabled на disabled
CON 2
IO2
Параметрируемая функция (см. таблицу «Дополнительные функции интерфейса») Заводские настройки: аналоговый вход 0–10 В / ШИМ, Ri = 100 кОм, функция: Заданное значение Параметрируемая характеристика (см. входную характеристику P1-IN), БСНН
CON 2 IO3
Параметрируемая функция (см. таблицу «Дополнительные функции интерфейса») заводские настройки: аналоговый выход 0–10 В, макс. 5 мА, функция: Коэффициент заполнения характеристики вентилятора параметрируемая характеристика (см. выходная характеристика P3-OUT), БСНН
CON 2
Vout Выход напряжения 3,3–24 В пост. тока +/– 5 %, Pмакс = 800 мВт, параметрируемое напряжение заводская настройка: 10 В пост. тока постоянная защита от коротких замыканий, питание для внешних устройств, БСНН альтернативно: вход 15–50 В пост. тока для параметризации через MODBUS без сетевого напряжения
CON 2
COM Реле состояния, плавающий контакт состояния с нулевым потенциалом, общее подключение, нагрузка на контакты 250 В перем. тока / 2 A (AC1), мин. 10 мА, усиленная изоляция относительно сетевого интерфейса и интерфейса управления .
CON 2
NC Реле состояния, плавающий контакт состояния с нулевым потенциалом; размыкающий контакт при ошибке
LED Зеленый = статус Хорошо, готов к работе
оранжевый = статус Внимание
красный = статус Ошибка
P1-IN Входная характеристика
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-130108-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qv Pfs V min-1 W A m3/h Pa 1 400 1890 2018 3,16 15055 0 2 400 1890 2948 4,53 12065 500 3 400 1890 3350 5,20 7990 1000 4 400 1890 3165 4,85 5085 1200 5 400 1875 1946 3,05 14925 0 6 400 1785 2496 3,86 11330 442 7 400 1765 2672 4,12 7425 862 8 400 1785 2612 4,03 4775 1064 9 400 1455 944 1,62 11445 0 10 400 1415 1231 2,02 8925 274 11 400 1400 1339 2,18 5895 543 12 400 1405 1294 2,11 3760 659 13 400 1000 342 0,80 7820 0 14 400 980 444 0,96 6175 131 15 400 975 480 1,01 4085 261 16 400 975 469 0,99 2610 318
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
