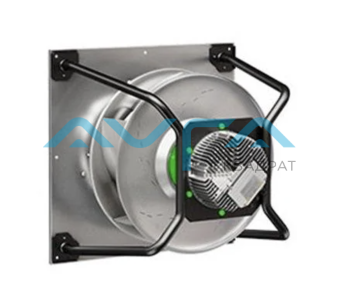

Центробежный (радиальный) вентилятор ebmpapst K3G400PA2762
Артикул:
K3G400PA2762
200 099 руб./шт
Под заказ
-
+
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Задать вопрос
-
Завод-изготовитель: epM Постоянный/переменный ток: EC Номинальное напряжение: 400 [VAC] Скорость вращения: 2750 [rpm] Входная мощность: 3350 [W] Потребляемый ток: 5.2 [A] Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Степень защиты: 55 CAT Монтажное положение: Refer to product drawing KLM Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 CAT Количество лопаток: 5 KLM Диаметр крыльчатки: mm 400 CAT Вес: kg 32 KLM Одно/трехфазная сеть: 3~ -
EC центробежный модуль - RadiPac назад загнутые лопатки, одностороннее всасывание с креплением кронштейн
Схема подключения:
№ Подкл. Маркирование Функция / назначение KL1 1 L1 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В перем.тока; 50/60 Гц KL1 2 L2 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В перем.тока; 50/60 Гц KL1 3 L3 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В перем.тока; 50/60 Гц PE PE Заземляющая клемма, клемма для защитного провода (PE) KL2 1 RSA Подключение посредством шины RS485; RSА; MODBUS RTU; БСНН KL2 2 RSB Подключение посредством шины RS485; RSВ; MODBUS RTU; БСНН KL2 3 GND Заземление для интерфейса управления; БСНН KL2 4 C Реле состояния; плавающий контакт состояния с нулевым потенциалом; размыкающий контакт при ошибке; нагрузка на контакты 250 В перем. тока/макс. 2 A (AC1)/мин. 10 мA KL2 5 Din1 Цифровой вход 1, включение электроники,включение: открытый контакт или приложенное напряжение 5-50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене ровня напряжения до < 1 В; БСНН KL2 6 + 10 V Выход постоянного напряжения 10 В пост. тока, +10 В +/-3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН Альтернатива: вход +24 В пост. тока для параметрирования через MODBUS без сетевого напряжения KL2 7 Ain1 U Аналоговый вход 1 (заданное значение) 0–10 В; Ri = 100 кОм; параметрируемая кривая; БСНН KL2 8 NC Реле состояния, беспотенциальный сигнальный контакт статусных сообщений; разомкнут при ошибке
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-176800-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давленияU n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 2750 1846 2,9 11200 0 6595 0 2 400 2750 2827 4,35 9250 600 5445 2,41 3 400 2750 3289 5,04 7115 1100 4190 4,42 4 400 2750 3350 5,2 5330 1400 3135 5,62 5 400 2490 1389 2,24 10115 0 5955 0 6 400 2415 1940 3,04 8130 469 4785 1,88 7 400 2385 2162 3,37 6170 826 3635 3,32 8 400 2380 2179 3,39 4610 1054 2715 4,23 9 400 1850 619 1,2 7495 0 4410 0 10 400 1820 869 1,52 6125 265 3605 1,06 11 400 1805 977 1,66 4680 475 2755 1,91 12 400 1805 982 1,67 3495 605 2060 2,43 13 400 1240 227 0,61 4970 0 2925 0 14 400 1215 298 0,73 4055 117 2390 0,47 15 400 1205 330 0,78 3110 210 1830 0,84 16 400 1205 332 0,79 2330 269 1370 1,08
-
