R2D225-AG02-10 Центробежный циркуляционный АС-вентилятор горячего воздуха ebmpapst
Артикул:
R2D225AG0210
104 213 руб./шт
Доступно
-
+
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток AC Минимальная температура окружающей среды, °C -25 [°C] Максимальная температура окружающей среды, °C 105 [°C] Количество фаз 3 Номинальное напряжение, В 230 Скорость вращения, об/мин 2700 Входная мощность, кВт 0,165 Потребляемый ток, A 0.50 [A] Степень защиты IP 20 Диаметр крыльчатки, мм 225 Вес, кг kg 4.1 KLM -
Центробежный АС-вентилятор горячего воздуха

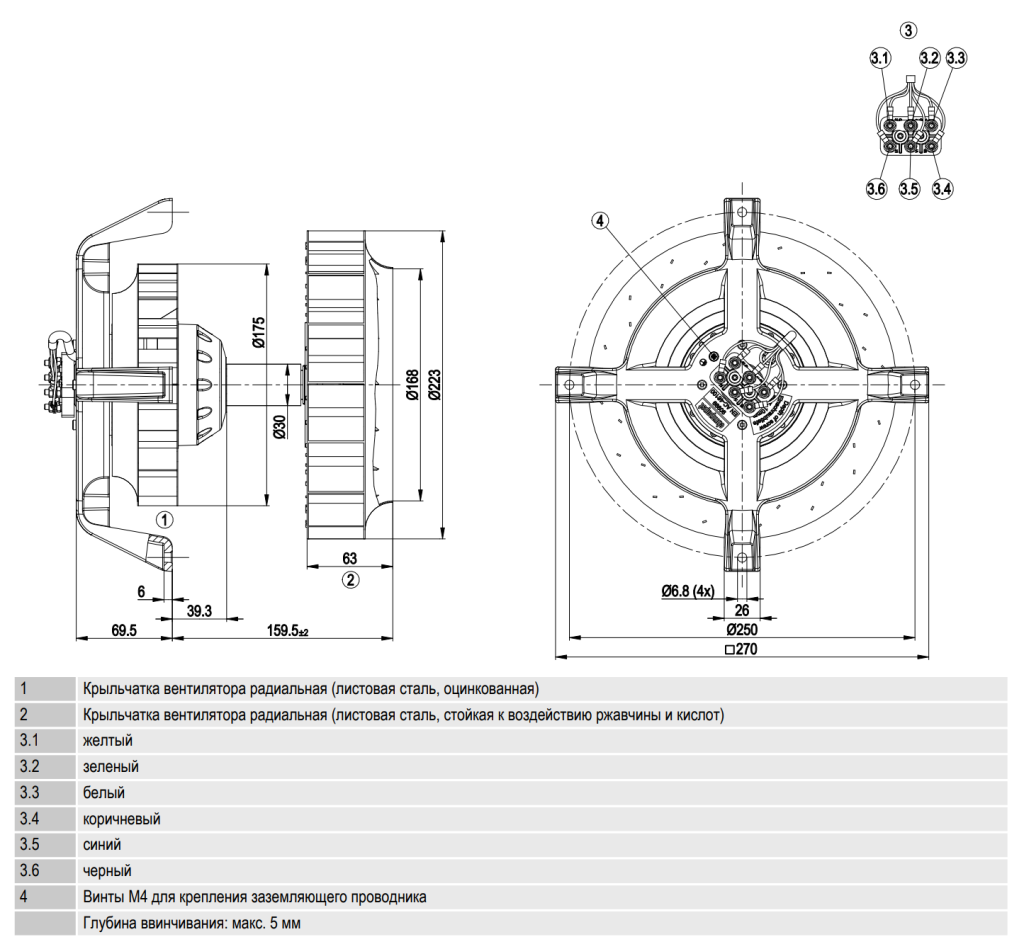

Чертеж изделия:
Схема подключения:
Двигатель трехфазного тока Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 = U1 = черный L2 = V1 = синий L3 = W1 = коричневый U2 зеленый V2 белый W2 желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-23648-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давленияU n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 2700 165 0,29 1265 0 745 0 2 400 2665 185 0,33 1080 125 635 0,5 3 400 2640 197 0,34 870 250 510 1 4 400 2660 188 0,33 575 350 335 1,41
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-23649-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 3000 250 0,39 1395 0 820 0 2 400 2890 275 0,43 1165 150 685 0,6 3 400 2830 290 0,45 915 300 535 1,2 4 400 2860 280 0,43 650 400 380 1,61
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Data_sheet_RU_-_R2D225AG0210_KM99359_ Размер: 453,1 кб
-
