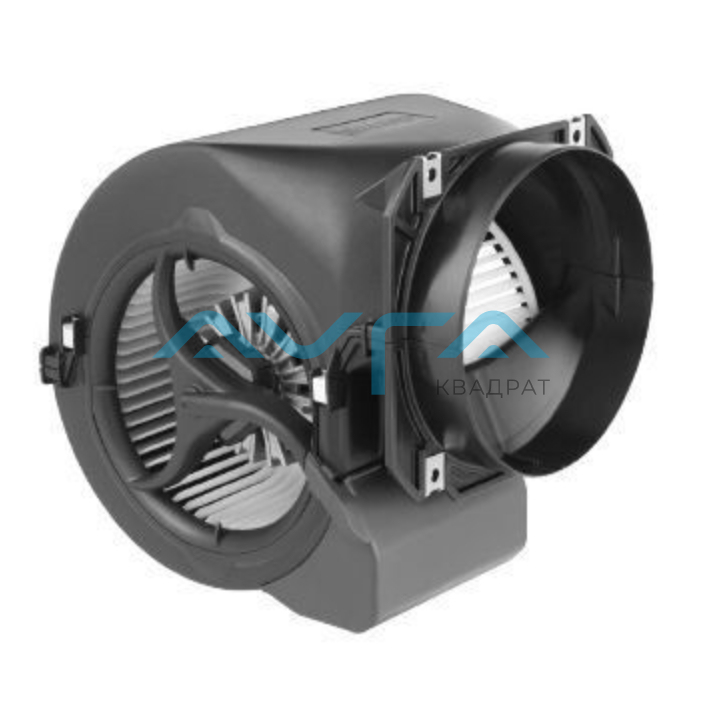

D3G146-HQ13-34 Центробежный ЕС-вентилятор ebmpapst
Артикул:
D3G146HQ1334
37 483 руб./шт
Под заказ
-
+
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток EC Минимальная температура окружающей среды, °C -25 Максимальная температура окружающей среды, °C +50 Количество фаз 1 Номинальное напряжение, В 230 Скорость вращения, об/мин 2400 Входная мощность, кВт 0,23 Потребляемый ток, A 1,8 Степень защиты IP 10 Диаметр крыльчатки, мм 146 Вес, кг 2,4 -
Центробежный ЕС-вентилятор D3G146-HQ13-34 ebmpapst в пластиковом корпусе, двустороннего всасывания — модуль с назад загнутыми лопатками и односторонним всасыванием, обеспечивающий высокую эффективность и надежность работы. Отличается стабильным воздушным потоком, низким уровнем шума и долговечностью благодаря современному двигателю и качественным материалам. Идеально подходит для промышленных и технологических систем, где требуется точное управление потоком воздуха и энергосбережение.
Технические характеристики устройства ebmpapst D3G146-HQ13-34
- Тип: центробежный EC
- Серия: D3G
- Производитель: ebmpapst
- Диаметр рабочего колеса: 146 мм
- Напряжение питания: 230 В / 50 Гц
- Мощность двигателя: 70 Вт
- Частота вращения: 4 000 об/мин
- Максимальный воздушный поток: до 480 м³/ч
- Максимальное статическое давление: около 360 Па
- Уровень шума: 53–57 дБ
- Подшипники: шарикоподшипники длительного ресурса
- Материал лопастей: высокопрочный пластик
- Степень защиты: IP44
- Температурный диапазон работы: от –20 °C до +60 °C
Области применения
- Вентиляционные системы промышленных и технологических помещений
- Охлаждение электрического и технологического оборудования
- Промышленные вытяжки и воздуховоды
- Кондиционирование воздуха в производственных и складских помещениях
- Серверные и технологические помещения с высокими требованиями к надежности вентиляции
Аксессуары

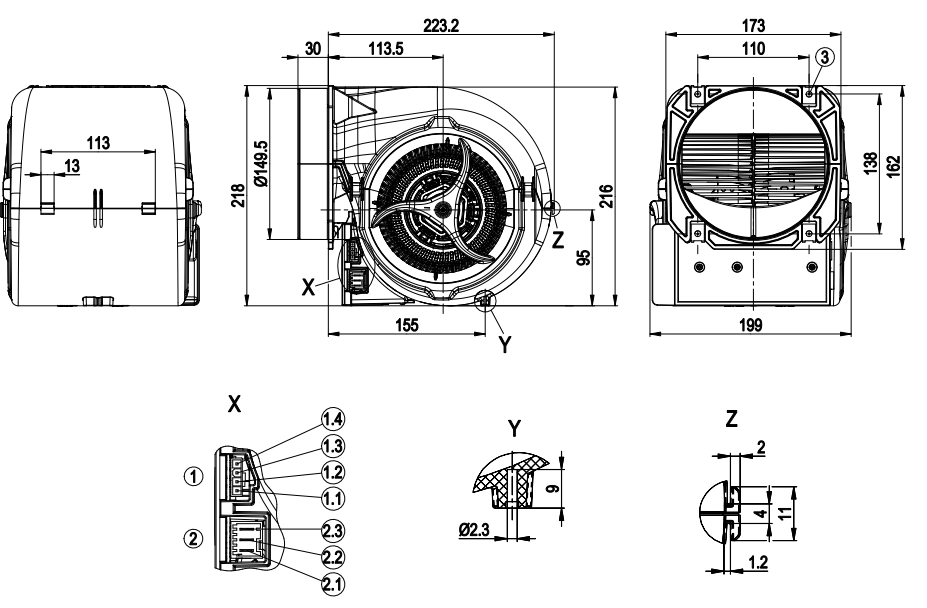

Чертеж вентилятора D3G146HQ1334:- Защитные решетки для предотвращения попадания посторонних предметов
- Фланцы и адаптеры для интеграции в воздуховоды
- Демпферы вибрации и шума для снижения вибрационных нагрузок
- Частотные преобразователи для регулировки скорости и повышения энергоэффективности
Схема подключения вентилятора D3G146HQ1334:
№ Подкл. Маркирование Цвет Функция / назначение CON10
10.1
L
черный
Питающее напряжение 230 В перем. тока, 50—60 Гц, диапазон напряжений — см. заводскую табличку
CON10
10.2
N
синий
Нулевой провод
CON10
10.3
PE
зеленый/желтый
Защитный провод
CON11
11.1
10 V/max. 1.1mA
красный
Выход напряжения 10 В/1,1 мА, гальванически изолированный, без защиты от короткого замыкания
CON11
11.2
Tacho
белый
Частота вращения на выходе: Открытый коллектор, 1 импульс/оборот, гальв. изолировано, Isink макс. = 10 мА
CON11
11.3
0-10 V PWM
желтый
Вход управления 0—10 В или ШИМ, гальванически изолированный
CON11
11.4
GND
синий
ЗАЗЕМЛ. — подключение интерфейса управления
Характеристики производительности вентилятора D3G146HQ1334 по воздуху 50 Hz:
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-151690-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U f n Ped I qV Pfs qV Pfs V Hz min-1 W A m3/h Pa cfm in.wg 1 230 50 1790 189 1,47 1080 0 635 0,00 2 230 50 2400 230 1,80 920 250 540 1,00 3 230 50 2535 206 1,61 755 380 445 1,53 4 230 50 2705 164 1,30 550 460 325 1,85 5 230 50 1535 118 0,97 920 0 540 0,00 6 230 50 2040 154 1,21 800 191 470 0,77 7 230 50 2395 175 1,38 705 333 415 1,34 8 230 50 2695 169 1,33 545 454 320 1,82 9 230 50 1265 66 0,57 750 0 445 0,00 10 230 50 1675 85 0,71 655 128 385 0,51 11 230 50 1975 98 0,82 585 225 345 0,90 12 230 50 2380 118 0,96 485 354 285 1,42 13 230 50 970 29 0,27 570 0 335 0,00 14 230 50 1275 38 0,34 490 72 290 0,29 15 230 50 1490 43 0,37 430 122 255 0,49 16 230 50 1800 52 0,44 360 199 210 0,80
