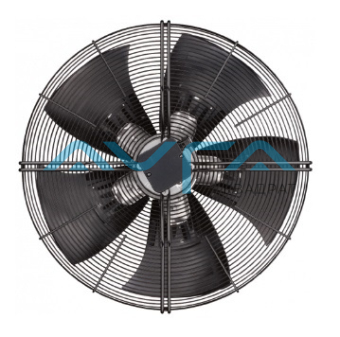

AC осевой вентилятор Ebm-papst S4D560-BR03-04 с серповидными лопастями (S серии) с защитной решёткой для сопла
Схема подключения:
Δ
|
Соединение по схеме треугольника
|
Y
|
Соединение по схеме «звезда»
|
L1
|
U1 = черный
|
L2
|
V2 = синий
|
L3
|
W1 = коричневый
|
W2
|
желтый
|
U2
|
зеленый
|
V2
|
белый
|
TOP
|
2 x серый
|
PE
|
зеленый/желтый
|
Характеристики: производительность по воздуху 50 Гц
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
Подкл.
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
1
|
Y
|
400
|
1435
|
604
|
1,88
|
10190
|
0
|
2
|
Y
|
400
|
1420
|
711
|
1,95
|
9095
|
60
|
3
|
Y
|
400
|
1400
|
810
|
2,04
|
7900
|
120
|
4
|
Y
|
400
|
1390
|
880
|
2,15
|
6890
|
170
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
