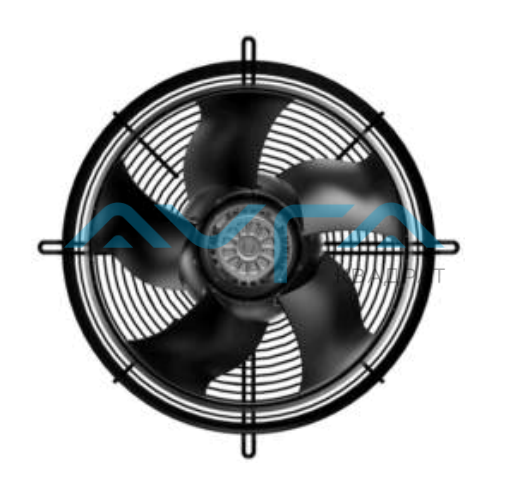

AC осевой вентилятор ebmpapst S4E500-ZL07-01 с серповидными лопастями (S серии) с защитной решёткой для укороченного сопла
Чертеж изделия: модель: S4E500ZL0701
Схема подключения:
L |
= U1 = синий |
Z |
коричневый |
N |
U2 = черный |
PE |
зеленый/желтый |
TOP |
серый |
TOP |
серый |
Характеристики: производительность по воздуху 50 Гц
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
Подкл. |
U |
f |
n |
Pe |
I |
qV |
pfs |
qV |
pfs |
|
|
V |
Hz |
min-1 |
W |
A |
m3/h |
Pa |
cfm |
in. wg |
1 |
1~ |
230 |
50 |
1375 |
647 |
2.90 |
9390 |
0 |
5525 |
0,00 |
2 |
1~ |
230 |
50 |
1355 |
711 |
3.18 |
8410 |
60 |
4950 |
0,24 |
3 |
1~ |
230 |
50 |
1335 |
774 |
3.46 |
7220 |
120 |
4250 |
0,48 |
4 |
1~ |
230 |
50 |
1300 |
815 |
3.70 |
5485 |
180 |
3230 |
0,72 |
Где: U = Напряжение · f = Частота · n = Частота вращения (об/мин) · P
e = Потребляемая мощность · I = Потребляемый ток · q
V = Расход воздуха · P
fs = Увеличение давления
