S4E450-BO09-05 Осевой вентилятор ebmpapst

<div>
     AC осевой вентилятор ebmpapst S4E450BO0905 с серповидными лопастями (S серии) с защитной решёткой для укороченного сопла
</div>
<br>

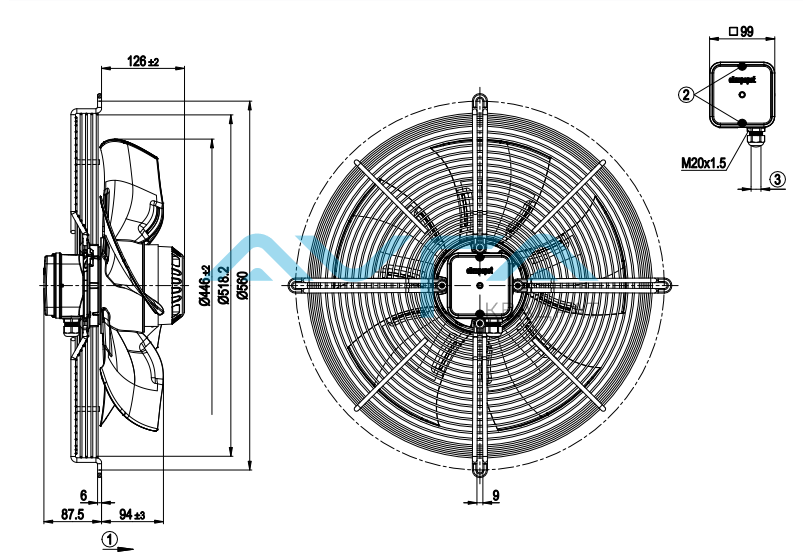

<h3>Чертеж изделия: модель: S4E450BO0905</h3>
<img src="/upload/medialibrary/S4E450BO0905_.png"><br>
<br>
<br>
<h3>Схема подключения:</h3>
<img src="/upload/medialibrary/S4E450-BO09-05_схема.png"><br>
<div>
<br>
    <table class="cwdtable" cellspacing="0" cellpadding="1" border="1">
    <tbody>
    <tr>
        <td>
             L
        </td>
        <td>
             = U1 = синий
        </td>
    </tr>
    <tr>
        <td>
             Z
        </td>
        <td>
             коричневый
        </td>
    </tr>
    <tr>
        <td>
            N <br>
        </td>
        <td>
             U2 = черный<br>
        </td>
    </tr>
    <tr>
        <td>
             PE<br>
        </td>
        <td>
            зеленый/желтый
        </td>
    </tr>
    <tr>
        <td>
             TOP
        </td>
        <td>
             серый
        </td>

    </tr>
    </tbody>
    </table>
<br>
<br>
    <div>
    </div>
    <div class="mobileTable">
        <h3>Характеристики: производительность по воздуху 50 Гц</h3>
<img src="/upload/medialibrary/S4E450-BO09-05_50гц.png"><br>
<br>
         Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.<br>
<br>
        <h4>Данные измерений</h4>
<br>

<table border="1" cellspacing="0" cellpadding="1">
<tbody>
<tr>
<td></td>
<th>U</th>
<th>f</th>
<th>n</th>
<th>P_e</th>
<th>I</th>
<th>LpA_in</th>
<th>LwA_in</th>
<th>LwA_out</th>
<th>q_V</th>
<th>p_fs</th>
<th>q_V</th>
<th>p_fs</th>
</tr>
<tr>
<th></th>
<td><strong><span style="text-align: center;">V</span></strong></td>
<th>Hz</th>
<th>min^-1</th>
<th>W</th>
<th>A</th>
<th>dB(A)</th>
<th>dB(A)</th>
<th>dB(A)</th>
<th>m³/h</th>
<th>Pa</th>
<th>cfm</th>
<th>in. wg</th>
</tr>
<tr>
<td>1</td>
<td>230</td>
<td>50</td>
<td>1350</td>
<td>423</td>
<td>2,05</td>
<td>63</td>
<td>69</td>
<td>70</td>
<td>7075</td>
<td>0</td>
<td>4165</td>
<td>0,00</td>
</tr>
<tr>
<td>2</td>
<td>230</td>
<td>50</td>
<td>1340</td>
<td>447</td>
<td>2,16</td>
<td>62</td>
<td>68</td>
<td>69</td>
<td>6315</td>
<td>40</td>
<td>3715</td>
<td>0,16</td>
</tr>
<tr>
<td>3</td>
<td>230</td>
<td>50</td>
<td>1325</td>
<td>470</td>
<td>2,26</td>
<td>62</td>
<td>68</td>
<td>69</td>
<td>5490</td>
<td>80</td>
<td>3230</td>
<td>0,32</td>
</tr>
<tr>
<td>4</td>
<td>230</td>
<td>50</td>
<td>1310</td>
<td>490</td>
<td>2,36</td>
<td>62</td>
<td>68</td>
<td>69</td>
<td>4250</td>
<td>125</td>
<td>2500</td>
<td>0,50</td>
</tr>
</tbody>
</table>

<br>
         Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · LpA_in = Уровень звуков. давления со стороны всасывания · LwA_in = Уровень звуковоймощности со стороны всасывания · LwA_out = Уровень звуковой мощности со стороны нагнетания · q_V = Расход воздуха · P_fs = Увелич. давления
    </div>
<br>

<h3>Характеристики: производительность по воздуху 60 Гц</h3>
<img src="/upload/medialibrary/S4E450-BO09-05_60гц.png"><br>
<h4>Данные измерений</h4>
<table border="1" cellspacing="0" cellpadding="1">
<tbody>
<tr>
<td></td>
<th>U</th>
<th>f</th>
<th>n</th>
<th>P_e</th>
<th>I</th>
<th>LpA_in</th>
<th>LwA_in</th>
<th>LwA_out</th>
<th>q_V</th>
<th>p_fs</th>
<th>q_V</th>
<th>p_fs</th>
</tr>
<tr>
<th></th>
<td><strong><span style="text-align: center;">V</span></strong></td>
<th>Hz</th>
<th>min-1</th>
<th>W</th>
<th>A</th>
<th>dB(A)</th>
<th>dB(A)</th>
<th>dB(A)</th>
<th>m3/h</th>
<th>Pa</th>
<th>cfm</th>
<th>in. wg</th>
</tr>
<tr>
<td>1</td>
<td>230</td>
<td>60</td>
<td>1500</td>
<td>593</td>
<td>2,64</td>
<td>65</td>
<td>72</td>
<td>73</td>
<td>7865</td>
<td>0</td>
<td>4630</td>
<td>0,00</td>
</tr>
<tr>
<td>2</td>
<td>230</td>
<td>60</td>
<td>1455</td>
<td>616</td>
<td>2,76</td>
<td>64</td>
<td>70</td>
<td>71</td>
<td>6995</td>
<td>40</td>
<td>4120</td>
<td>0,16</td>
</tr>
<tr>
<td>3</td>
<td>230</td>
<td>60</td>
<td>1415</td>
<td>638</td>
<td>2,88</td>
<td>63</td>
<td>70</td>
<td>71</td>
<td>6065</td>
<td>80</td>
<td>3570</td>
<td>0,32</td>
</tr>
<tr>
<td>4</td>
<td>230</td>
<td>60</td>
<td>1390</td>
<td>650</td>
<td>2,96</td>
<td>62</td>
<td>69</td>
<td>70</td>
<td>5110</td>
<td>115</td>
<td>3010</td>
<td>0,46</td>
</tr>
</tbody>
</table>
<br>
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · LpA_in = Уровень звуков. давления со стороны всасывания · LwA_in = Уровень звуковоймощности со стороны всасывания · LwA_out = Уровень звуковой мощности со стороны нагнетания · q_V = Расход воздуха · P_fs = Увелич. давления
