Осевой вентилятор ebmpapst W3G800NV0510 для теплиц

Артикул: W3G800NV0510

Производитель: ebmpapst

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Характеристики
Описание
Задать вопрос

Завод-изготовитель	epM
Постоянный/переменный ток	EC
Минимальная температура окружающей среды:	-25 [°C]
Максимальная температура окружающей среды:	45 [°C]
Максимально допустимая темп.окружающей среды	°C +80 KLM
Минимально допустимая темп.окружающей среды	°C -40 KLM
Класс защиты от влаги (F) / класс защиты окружающей среды	H2 CAT
Количество фаз	3
Номинальное напряжение	400
Скорость вращения, об/мин	1270
Входная мощность, кВт	4
Потребляемый ток	6 [A]
Степень защиты	IP55
Количество лопаток	5 KLM
Диаметр крыльчатки, мм	800
Вес	kg 62.6 KLM

Осевой ЕС-вентилятор - AxiCool серповидные лезвия (серия S). Корпус вентилятора с направляющими лопатками

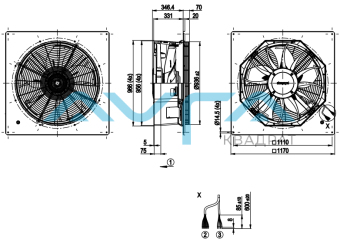

Чертеж изделия

Направление воздушного потока "V"
Соединительная линия силиконовая 8x 0,5 мм2; 8 гофрированных втулок с внутренним концом
Силиконовая соединительная линия 4G 1,5 мм2, 4 обжимных втулки с внутренним концом

Монтажные размеры:

Монтажное положение: вал в горизонтальном положении (установите опорные стойки в положении Х, только как показано на рисунке) или ротор снизу
Выход кабеля должен быть внизу справа, если вал установлен в горизонтальном положении.

Схема подключения

затененный серый => не выводится через отведения

Подкл.	Маркирование	Цвет	Функция / назначение
CON1	L1	Черный	Электропитание, фаза, диапазон напряжения см. На паспортной табличке
CON1	L2	Коричневый	Электропитание, фаза, диапазон напряжения см. На паспортной табличке
CON1	L3	Голубой	Электропитание, фаза, диапазон напряжения см. На паспортной табличке
PE	PE	Желто/зеленый	Заземляющая клемма, клемма для защитного провода (PE)
CON2	RSA	Зеленый	Интерфейс RS485 для MODBUS, RSA; SELV
CON2	RSB	Коричневый	Интерфейс RS485 для MODBUS, RSA; SELV
CON2	GND	Голубой	Заземление для интерфейса управления; SELV
CON2	IO1	Зеленый	Параметризуемая функция (см. Таблицу «Дополнительные функции интерфейса») Заводская установка: Цифровой вход - высокий уровень активности, функция: отключение входа, SELV - неактивен: контакт разомкнут или приложенное напряжение <1,5 В постоянного тока - активный: приложенное напряжение 3,5-50 В постоянного тока Функция сброса: запуск сброса ошибки при изменении состояния с «включено» на «отключено».
CON2	IO2	Желтый	Параметризуемая функция (см. Таблицу «Дополнительные функции интерфейса») Заводская установка: Аналоговый вход 0-10 В / ШИМ, Ri = 100 кОм, функция: заданное значение Параметрируемая характеристическая кривая (см. Входную характеристическую кривую P1-IN), SELV
CON2	IO3		Параметризуемая функция (см. Таблицу «Дополнительные функции интерфейса») Заводская установка: Аналоговый выход 0-10 В, макс. 5 мА, функция: Уровень модуляции вентилятора Параметрируемая характеристическая кривая (см. Выходную характеристическую кривую P3-OUT), SELV
CON2	Vout	Красный	Выходное напряжение 3,3-24 В постоянного тока ± 5%, Pmax = 800 мВт, напряжение настраивается Заводская установка: 10 В постоянного тока защита от короткого замыкания, питание внешних устройств, SELV В качестве альтернативы: вход 15-50 В постоянного тока для параметрирования через MODBUS без сетевого напряжения
CON2	COM	Белый-1	Реле состояния, беспотенциальный контакт состояния, общее соединение, номинал контактов 250 В переменного тока / 2 A (AC1) / мин. 10 мА, усиленная изоляция на стороне питания и на стороне интерфейса управления
CON2	NC	Белый-2	Реле состояния, беспотенциальный контакт состояния, прерывание при отказе
	LED		зеленый: статус = хорошо, готов к работе оранжевый: статус = предупреждение красный: статус = отказ
	P1-IN		Кривая входной характеристики
	P3-OUT		Кривая выходной характеристики

Характеристики: производительность по воздуху 50 Hz

ρ = 1,15 kg/m³ ± 2 %

Измерение: LU-190344-1

Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	f	n	P_ed	I	LpA_in	LwA_in	LwA_out	q_V	P_fs	q_V	P_fs
	V	H_z	min^-1	W	A	dB(A)	dB(A)	dB(A)	m³/h	Pa	cfm	in.wg
1	400	50	1270	2802	4.31	81	90	89	34145	0	20095	0,00
2	400	50	1270	3388	5.18	80	89	88	29855	150	17575	0,60
3	400	50	1270	3846	5.86	84	91	92	24375	300	14345	1,20
4	400	50	1270	4000	6.00	91	98	99	19300	380	11360	1,53
5	400	50	1100	1782	2.74	77	86	85	29365	0	17285	0,00
6	400	50	1100	2183	3.34	76	86	84	25785	113	15180	0,45
7	400	50	1100	2479	3.78	80	88	88	21055	223	12395	0,90
8	400	50	1100	2555	3.89	87	94	95	16665	283	9810	1,14
9	400	50	900	976	1.50	72	81	80	24025	0	14140	0,00
10	400	50	900	1196	1.83	71	81	79	21100	75	12420	0,30
11	400	50	900	1358	2.07	75	83	83	17225	150	10140	0,60
12	400	50	900	1400	2.13	82	89	90	13635	189	8025	0,76
13	400	50	700	459	0.71	66	75	74	18690	0	11000	0,00
14	400	50	700	563	0.86	65	74	73	16410	46	9660	0,18
15	400	50	700	639	0.97	69	76	76	13400	90	7885	0,36
16	400	50	700	658	1.00	76	83	83	10605	115	6240	0,46

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · LpA_in = Уровень звуков. давления со стороны всасывания LwA_in = Уровень звуковой мощности со стороны всасывания · LwA_in = Уровень звуковой мощности со стороны выхода · q_V = Расход воздуха · p_fs = Увелич. давления
