Осевой вентилятор ebmpapst W3G450SL03H3 для теплиц
Артикул:
W3G450SL03H3
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Задать вопрос
-
Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2+ CAT Количество фаз 1 Номинальное напряжение 220 Скорость вращения, об/мин 1500 Входная мощность, кВт 0.44 Потребляемый ток 1.9 [A] Степень защиты IP55 Количество лопаток 5 KLM Диаметр крыльчатки, мм 450 Вес kg 12.1 KLM -
Осевой ЕС-вентилятор - AxiCool серповидные лезвия (серия S). Корпус вентилятора с направляющими лопатками

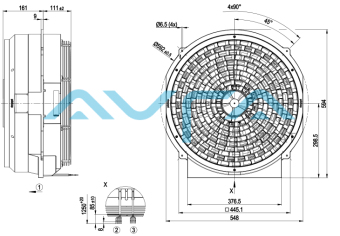

Монтажные размеры:
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение 1 1, 2 PE зеленый/желтый Защитный провод 1 3 N голубой Электропитание, нейтральный провод, 50/60 Гц 1 5 L черный Электропитание, фазное, 50/60 Гц 1 6 NC белый 1 Реле состояния, плавающий контакт состояния с нулевым потенциалом,размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс.2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базиснаяизоляция относительно интерфейса управления 1 7 COM белый 2 Реле состояния, плавающий контакт состояния с нулевым потенциалом,размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс.2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базисная изоляция относительно интерфейса управления 2 8 0-10V желтый Аналоговый вход (заданное значение); 0–10 В; Ri = 100 кОм; параметрируемая кривая, БСНН 2 10 RSB коричневый Сопряжение RS485 для MODBUS, RSB; БСНН 2 11 RSA белый Сопряжение RS485 для MODBUS, RSA; БСНН 2 12 GND синий Заземление для интерфейса управления, SELV 2 13 +10V красный Выход с фиксированным напряжением 10 В постоянного тока, +10 В ± 3%; Максимум. 10 мА; защита от короткого замыкания; блок питания для внешние устройства (например, горшок)
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-176430-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · LpAin = Уровень звуков. давления со стороны всасывания LwAin = Уровень звуковой мощности со стороны всасывания · LwAin = Уровень звуковой мощности со стороны выхода · qV = Расход воздуха · pfs = Увелич. давленияU f n Ped I LpAin LwAin LwAout qV Pfs qV Pfs V Hz min-1 W A dB(A) dB(A) dB(A) m3/h Pa cfm in.wg 1 230 50 1500 440
1.90
75
84 86 6840
0 4025
0,00 2 230
50 1500
480
2.11
74
82 85 6115
50 3600
0,20 3 230
50 1500
500
2.20
73
81 84 5200
100 3060
0,40 4 230
50 1500
500
2.20
73
81 83 4200
140 2475
0,56 5 230
50 1300 283
1.25
72
80 82 5910
0 3480
0,00 6 230
50 1300
311
1.36
71
78 81 5290
38 3110
0,15 7 230
50 1300
335
1.47
69
77 80 4500
75 2650
0,30 8 230
50 1300
339
1.48
70
77 80 3645
106 2145
0,43 9 230
50 1100 172
0.75
67
76 78 5000
0 2945
0,00 10 230
50 1100
188
0.83
66
74 77 4475
27 2635
0,11 11 230
50 1100
203
0.89
65
73 76 3805
53 2240
0,21 12 230
50 1100
205
0.90
66
73 76 3085
76 1815
0,31 13 230
50 900 94
0.41
62
71 73 4090
0 2410
0,00 14 230
50 900
103
0.45
61
69 72 3660
18 2155
0,07 15 230
50 900
111
0.49
60
68 71 3115
36 1835
0,14 16 230
50 900
112
0.49
61
68 71 2520
51 1485
0,20
-
