Осевой вентилятор ebmpapst S3G630AL06G1
Артикул:
S3G630AL06G1
Производитель:
ebmpapst
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C -25 KLM Минимально допустимая темп.окружающей среды °C +60 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 Количество фаз 1 Номинальное напряжение 230 Скорость вращения, об/мин 770 Входная мощность, кВт 0.24 Потребляемый ток 1.0 [A] Монтажное положение Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу Количество лопаток 5 KLM Диаметр крыльчатки, мм 630 Вес kg 11.1 KLM -

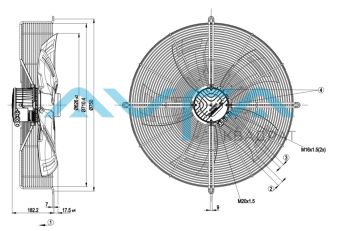

Чертеж изделия
- Направление воздушного потока "V"
- Диаметр кабеля мин. 8 мм, макс. 12 мм, момент затяжки 1,8 ± 0,3 Нм (необходимо использовать прилагаемое уплотнение) Диаметр кабеля мин. 4 мм, макс. 10 мм, момент затяжки 1,8 ± 0,3 Нм
- Диаметр кабеля мин. 6 мм, макс. 10 мм, момент затяжки 1,8 ± 0,3 Нм (необходимо использовать прилагаемое уплотнение) Диаметр кабеля мин. 4 мм, макс. 7 мм, момент затяжки 1,8 ± 0,3 Нм
- Момент затяжки 1,5 ± 0,2 Нм
Схема подключения
No. Conn. Обозначение Функция/Назначение 1 PE Защитное заземление 2 PE Защитное заземление 3 N
Электропитание, нейтральный провод 4 - Не используется 5 L
Электропитание, фаза 6 NC Реле состояния, беспотенциальный контакт состояния, прерывание при отказе, номинальное напряжение контактов 250 В перем. Тока / 2 А (AC1) / мин. 10 мА; основная изоляция на стороне питания и усиленная изоляция на стороне интерфейса управления 7 COM Реле состояния, беспотенциальный контакт состояния, общее соединение, номинал контактов 250 В перем. Тока / 2 А (AC1) / мин. 10 мА; основная изоляция на стороне питания и усиленная изоляция на стороне интерфейса управления 8 GND Базовая земля для интерфейса управления, SELV 9 RSA Интерфейс RS485 для MODBUS, RSA; SELV 10 RSB Интерфейс RS485 для MODBUS, RSB; SELV 11 0-10 V Аналоговый вход (заданное значение) SELV, 0-10 В, Ri = 100 кОм, регулируемая кривая 12 +10 V Выход с фиксированным напряжением 10 В постоянного тока, SELV, +10 В ± 3%, макс. 10 мА, защита от короткого замыкания, блок питания для внешние устройства (например, горшок)
Характеристики: производительность по воздуху 50 Hz
ρ = 1,186 kg/m³ ± 2 %
Измерение: LU-170342-1
Производительность по воздуху измерена в соответствии с ISO 5801 категория установки A. Подробнее информация о настройке измерения, обратитесь в компанию ebm-papst. Уровень шума на впуске: Уровень звуковой мощности согласно ISO 13347 / уровень звукового давления на расстоянии 1 м расстояние от оси вентилятора. Приведены значения действительно при указанных измерениях условия и могут меняться в зависимости от условий монтаж. За отклонения от стандарта конфигурации, параметры должны быть проверил на установленном агрегате.
Данные измерений
U f n Ped I LpAin LwAin LwAout qV Pfs qV Pfs V Hz min-1 W A dB(A) dB(A) dB(A) m3/h Pa cfm in.wg 1 230
50 770
152
0,68
55
62
61
8560
0 5040
0,00 2 230
50 770
190
0,84
56
61
60
7520
25 4425
0,10
3 230
50 770
218
0,96
56
62
60
6495
45 3825
0,18 4 230
50 770
240
1,00
58
64
64
5155
65 3035
0,26
5 230
50 700
114
0,51 53
59
58
7765
0 4570
0,00 6 230
50 700
142
0,63
53
59
58
6815
21
4010
0,08
7 230
50 700
162
0,71
53
59
58
5890
37 3465
0,15
8 230
50 700
180
0,79
55
62
61
4675
53 2755
0,21
9 230
50 600
72
0,32
49
55
55
6655
0 3915
0,00 10 230
50 600
89
0,39
49
55
54
5840
15
3440
0,06
11 230
50 600
102
0,45
50
55
54
5050
27 2970
0,11 12 230
50 600
113
0,50
51
58
57
4010
39 2360
0,16
13 230
50 500
41
0,18
44
51
50
5545
0 3265
0,00 14 230
50 500
52
0,23
45
50
49 4870
11
2865
0,04
15 230
50 500
59
0,26
45
51
49
4205
19 2475
0,08
16 230
50 500
66
0,29
47
53
53
3340
27 1965
0,11
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Ped = Входная мощность · I = Потребляемый ток · LpAin = Уровень звуков. давления со стороны всасывания LwAin = Уровень звуковой мощности со стороны всасывания · LwAout = Сторона выхода уровня звуковой мощности · qV = Расход воздуха · pfs = Увелич. давления -
