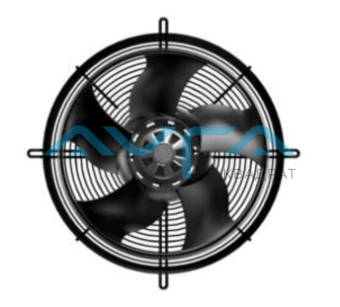

Осевой вентилятор ebmpapst S3G400ZN08J1
Артикул:
S3G400ZN08J1
Производитель:
ebmpapst
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 2300 Входная мощность, кВт 1.01 Потребляемый ток 1.6 [A] Степень защиты IP55 Монтажное положение Вал горизонтальный или ротор внизу; ротор сверху по запросу Количество лопаток 5 KLM Диаметр крыльчатки, мм 400 -
Чертеж изделия
- Направление воздушного потока "V"
- Диаметр кабеля мин. 8 мм, макс. 12 мм, момент затяжки 1,8 ± 0,3 Нм (необходимо использовать прилагаемое уплотнение) Диаметр кабеля мин. 4 мм, макс. 10 мм, момент затяжки 1,8 ± 0,3 Нм
- Диаметр кабеля мин. 6 мм, макс. 10 мм, момент затяжки 1,8 ± 0,3 Нм (необходимо использовать прилагаемое уплотнение) Диаметр кабеля мин. 4 мм, макс. 7 мм, момент затяжки 1,8 ± 0,3 Нм
- Момент затяжки 1,5 ± 0,2 Нм
- Рекомендуемое впускное кольцо не входит в комплект поставки
Схема подключения
No. Conn. Обозначение Функция/Назначение 1 PE Защитное заземление 2 PE Защитное заземление 3 N
Электропитание, нейтральный провод 4 - Не используется 5 L
Электропитание, фаза 6 NC Реле состояния, беспотенциальный контакт состояния, прерывание при отказе, номинальное напряжение контактов 250 В перем. Тока / 2 А (AC1) / мин. 10 мА; основная изоляция на стороне питания и усиленная изоляция на стороне интерфейса управления 7 COM Реле состояния, беспотенциальный контакт состояния, общее соединение, номинал контактов 250 В перем. Тока / 2 А (AC1) / мин. 10 мА; основная изоляция на стороне питания и усиленная изоляция на стороне интерфейса управления 8 GND Базовая земля для интерфейса управления, SELV 9 RSA Интерфейс RS485 для MODBUS, RSA; SELV 10 RSB Интерфейс RS485 для MODBUS, RSB; SELV 11 0-10 V Аналоговый вход (заданное значение) SELV, 0-10 В, Ri = 100 кОм, регулируемая кривая 12 +10 V Выход с фиксированным напряжением 10 В постоянного тока, SELV, +10 В ± 3%, макс. 10 мА, защита от короткого замыкания, блок питания для внешние устройства (например, горшок)
Характеристики: производительность по воздуху 50 Hz
ρ = 1.15 kg/m³ ± 2 %
Измерение: LU-204902-1
Производительность по воздуху измерена в соответствии с ISO 5801 категория установки A. Подробнее информация о настройке измерения, обратитесь в компанию ebm-papst. Уровень шума на впуске: Уровень звуковой мощности согласно ISO 13347 / уровень звукового давления на расстоянии 1 м расстояние от оси вентилятора. Приведены значения действительно при указанных измерениях условия и могут меняться в зависимости от условий монтаж. За отклонения от стандарта конфигурации, параметры должны быть проверил на установленном агрегате.
Данные измерений
U f n Ped I LpAin LwAin LwAout qV Pfs qV Pfs V Hz min-1 W A dB(A) dB(A) dB(A) m3/h Pa cfm in.wg 1 400 50 2300
703
1.11 75
81
86
7035
0 4140 0,00 2 400 50 2300
868
1.35 70
77
82
5765
200 3395 0.80
3 400 50 2300
972
1.50 72
78
83
4175
350 2460
1,41 4 400 50 2300
1010
1.60 78
85
89
2160
490 1275
1.97
5 400 50 2000
461
0.73 71
78
83
6115
0 3600 0,00 6 400 50 2000
569
0.89 67
74
79
5010
150
2950
0.60
7 400 50 2000
637
0.99 68
75
80
3630
265 2135
1,06 8 400 50 2000
688
1.06 75
82
86
1895
380 1115
1,53 9 400 50 1700
283
0.45 67
74
79
5195
0 3060
0,00 10 400 50 1700
350
0.54 63
69
75
4255
109
2505
0.44
11 400 50 1700
391
0.61 64
71
76
3085
191 1815
0,77 12 400 50 1700
422
0.65 71
78
82
1610
274 950
1,10 13 400 50 1400
158
0.25 62
69
74
4280
0 2520
0,00 14 400 50 1400
195
0.30 58
65
70
3505
74
2065
0.30
15 400 50 1400
219
0.34 59
66
71
2540
130 1495
0,52 16 400 50 1400
236
0.36 66
73
77
1330
186 780
0,75
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Ped = Входная мощность · I = Потребляемый ток · LpAin = Уровень звуков. давления со стороны всасывания LwAin = Уровень звуковой мощности со стороны всасывания · LwAout =
Сторона выхода уровня звуковой мощности · qV = Расход воздуха · pfs = Увелич. давления -
