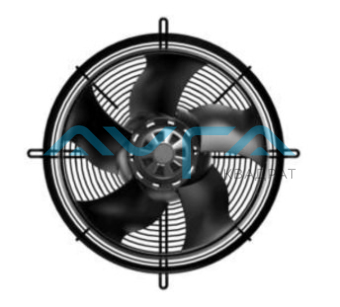

Осевой вентилятор ebmpapst S3G350ZF0301
Артикул:
S3G350ZF0301
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 Количество фаз 1 Номинальное напряжение 230 Скорость вращения, об/мин 1450 Входная мощность, кВт 0.165 Потребляемый ток 1.45 [A] Степень защиты IP54 Монтажное положение Любое Количество лопаток 5 KLM Диаметр крыльчатки, мм 350 -
Чертеж изделия
- Направление воздушного потока "V"
- Момент затяжки 1,5 ± 0,2 Нм
- Диаметр кабеля макс. 7,5 мм, момент затяжки 1,3 ± 0,2 Нм
- Рекомендуемое впускное кольцо не входит в комплект поставки
Схема подключения
No. Conn. Обозначение Цвет Функция/Назначение CON10 L Черный Подключение к источнику питания, питание, фаза, диапазон напряжения см. На заводской табличке CON11 N Синий Подключение к источнику питания, питание, нейтральный провод, диапазон напряжения см. На заводской табличке. CON12 PE Зеленый/Желтый Защитное заземление 2 0- 10V PWM Желтый Вход управления 0-10 В / ШИМ, Ri = 100 кОм, SELV 4 Tach Белый Тахометр, открытый коллектор, 1 импульс на оборот, Isink max = 10 мА, SELV 3 +10 V Красный Выход с фиксированным напряжением 10 В постоянного тока +/- 3%, Imax. 10 мА, защита от короткого замыкания, питание для доп. устройства (например, горшок), SELV 1 GND Синий Базовая земля для интерфейса управления, SELV
Характеристики: производительность по воздуху 50 Hz
ρ = 1.15 kg/m³ ± 2 %
Измерение: LU-204225-1
Производительность по воздуху измерена в соответствии с ISO 5801 категория установки A. Подробнее информация о настройке измерения, обратитесь в компанию ebm-papst. Уровень шума на впуске: Уровень звуковой мощности согласно ISO 13347 / уровень звукового давления на расстоянии 1 м расстояние от оси вентилятора. Приведены значения действительно при указанных измерениях условия и могут меняться в зависимости от условий монтаж. За отклонения от стандарта конфигурации, параметры должны быть проверил на установленном агрегате.
Данные измерений
U f n Ped I LpAin LwAin qV Pfs qV Pfs V Hz min-1 W A dB(A) dB(A) m3/h Pa cfm in.wg 1 230 50 1595
153
1.36 63
70
3415
0 2010 0,00 2 230 50 1535
165
1.45 62
68
2935
50 1725 0.20
3 230 50 1465
165
1.45 59
66
2090
100 1230
0,40 4 230 50 1450
165
1.45 63
70
1000
150 590
0,60 5 230 50 1300
83
0.73 58
65
2780
0 1635 0,00 6 230 50 1300
99
0.87 57
64
2485
36 1460
0,14 7 230 50 1300
117
1.03 56
63
1860
79
1095
0,32 8 230 50 1300
123
1.09 60
68
905
124 530
0,50 9 230 50 1100
50
0.44 54
61
2355
0 1385
0,00 10 230 50 1100
60
0.53 53
60
2100
26
1235
0,10 11 230 50 1100
71
0.62 52
59
1570
57
925
0,23 12 230 50 1100
75
0.66 56
63
765
89 450
0,36 13 230 50 900
27
0.24 49
56
1925
0 1135
0,00 14 230 50 900
33
0.29 48
55
1720
17 1010
0,07 15 230 50 900
39
0.34
47
54
1285
38 755
0,15 16 230 50 900
41
0.36
51
58
625
59 370
0,24
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Ped = Входная мощность · I = Потребляемый ток · LpAin = Уровень звуков. давления со стороны всасывания LwAin = Уровень звуковой мощности со стороны всасывания · qV = Расход воздуха · pfs = Увелич. давления
-
