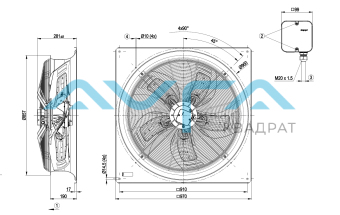

Осевой вентилятор ebmpapst WZD910GG0301
Артикул:
WZD910GG0301
Производитель:
ebmpapst
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 65 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Звуковая мощность 59 [dB(A)] Номинальное напряжение 400 Скорость вращения, об/мин 420 Входная мощность, кВт 0.41 Потребляемый ток 1.13 [A] Степень защиты IP54 Монтажное положение Any KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 910 Вес kg 45.2 KLM -
AC осевой вентилятор - HyBlade серповидные лопасти (S серии) с квадратным соплом
Схема подключения:
Δ Соединение по схеме «Треугольник» Y Соединение по схеме «Звезда» L1 = U1 = черный L2 = V1 = синий L3 = W1 = коричневый U2 зеленый V2 белый W2 желтый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-121291-1
Измерение: LU-121304-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 450 311 1,04 15550 0 9150 0 2 400 440 342 1,08 13750 12 8095 0,05 3 400 430 368 1,1 11900 24 7005 0,1 4 400 420 410 1,13 8750 38 5150 0,15 5 400 360 178 0,42 12270 0 7220 0 6 400 340 189 0,44 10590 7 6235 0,03 7 400 325 198 0,46 8890 13 5235 0,05 8 400 305 210 0,48 6320 20 3720 0,08
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-121295-1
Измерение: LU-121309-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 480 525 457 1,11 18070 0 10635 0 2 480 510 513 1,18 15500 20 9125 0,08 3 480 495 551 1,21 13180 35 7755 0,14 4 480 485 600 1,27 10060 50 5920 0,2 5 480 395 250 0,49 13720 0 8075 0 6 480 360 264 0,52 10980 10 6465 0,04 7 480 340 272 0,53 9020 16 5310 0,06 8 480 325 290 0,56 6650 22 3915 0,09
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_WZD910GG0301_KM98149_ Размер: 834,5 кб
-
