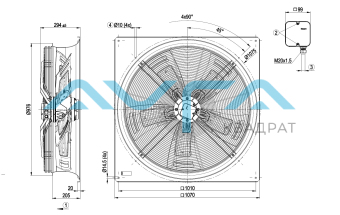

Осевой вентилятор ebmpapst W8D910GD0301
Артикул:
W8D910GD0301
Производитель:
ebmpapst
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 65 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Звуковая мощность 70 [dB(A)] Номинальное напряжение 400 Скорость вращения, об/мин 650 Входная мощность, кВт 1.15 Потребляемый ток 2.78 [A] Степень защиты IP54 Монтажное положение Any KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 910 Вес kg 49.8 KLM -
AC осевой вентилятор - HyBlade серповидные лопасти (S серии), одностороннее всасывание с квадратным соплом
Схема подключения:
Δ Соединение по схеме «Треугольник» Y Соединение по схеме «Звезда» L1 = U1 = черный L2 = V1 = синий L3 = W1 = коричневый U2 зеленый V2 белый W2 желтый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-117443-1
Измерение: LU-117777-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 690 840 2,46 23920 0 14080 0 2 400 675 950 2,57 21150 30 12450 0,12 3 400 665 1046 2,67 18210 60 10720 0,24 4 400 650 1150 2,78 14170 90 8340 0,36 5 400 565 555 1,18 19550 0 11505 0 6 400 530 590 1,24 16550 19 9740 0,08 7 400 500 620 1,31 13740 34 8085 0,14 8 400 475 640 1,36 10320 47 6075 0,19
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-117444-1
Измерение: LU-127566-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 480 805 1329 2,76 27870 0 16405 0 2 480 795 1468 2,95 25430 30 14970 0,12 3 480 780 1584 3,07 22980 60 13525 0,24 4 480 760 1720 3,25 19980 90 11760 0,36 5 480 605 795 1,43 21200 0 12480 0 6 480 570 820 1,48 18420 16 10840 0,06 7 480 540 841 1,52 16030 29 9435 0,12 8 480 520 860 1,62 13590 42 8000 0,17
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_W8D910GD0301_KM98149_ Размер: 834 кб
-
