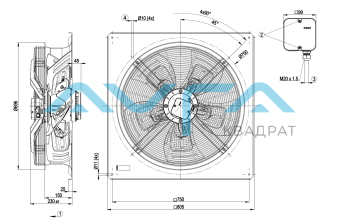

W4D630-GD01-01 Осевой вентилятор ebmpapst
Артикул:
W4D630GD0101
86 850 руб./шт
Под заказ
-
+
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток AC Минимальная температура окружающей среды, °C -40 [°C] Максимальная температура окружающей среды, °C 60 [°C] Количество фаз 3 Уровень шума, dB 79 [dB(A)] Номинальное напряжение, В 400 Скорость вращения, об/мин 1320 Входная мощность, кВт 2,63 Потребляемый ток, A 4.78 [A] Степень защиты IP 54 Количество лопаток 5 KLM Диаметр крыльчатки, мм 630 Вес, кг kg 38.9 KLM -
AC осевой вентилятор - HyBlade серповидные лопасти (S серии), одностороннее всасывание с квадратным соплом
Схема подключения:
Δ Соединение по схеме «Треугольник» Y Соединение по схеме «Звезда» L1 = U1 = черный L2 = V1 = синий L3 = W1 = коричневый U2 зеленый V2 белый W2 желтый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-115597-1
Измерение: LU-115637-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1375 2116 4,07 19890 0 11705 0 2 400 1360 2299 4,29 17910 75 10540 0,3 3 400 1345 2465 4,56 15540 150 9145 0,6 4 400 1320 2630 4,78 13040 220 7675 0,88 5 400 1150 1536 2,58 16680 0 9815 0 6 400 1115 1615 2,71 14640 51 8615 0,2 7 400 1080 1684 2,83 12540 98 7380 0,39 8 400 1050 1750 2,95 10360 140 6100 0,56
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления -
Data_sheet_RU_-_W4D630GD0101_KM98149_ Размер: 782,4 кб
-
