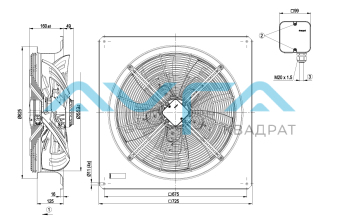

Осевой вентилятор ebmpapst W4D560GM0301
Артикул:
W4D560GM0301
Производитель:
ebmpapst
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 50 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Звуковая мощность 74 [dB(A)] Номинальное напряжение 400 Скорость вращения, об/мин 1220 Входная мощность, кВт 1.16 Потребляемый ток 1.95 [A] Степень защиты IP54 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 560 Вес kg 22.1 KLM -
AC осевой вентилятор- HyBlade серповидные лопасти (S серии) с квадратным соплом
Схема подключения:
Δ Соединение по схеме «Треугольник» Y Соединение по схеме «Звезда» L1 = U1 = черный L2 = V1 = синий L3 = W1 = коричневый U2 зеленый V2 белый W2 желтый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-110468-1
Измерение: LU-113343-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1295 961 1,69 12600 0 7415 0 2 400 1270 1025 1,78 11340 50 6675 0,2 3 400 1250 1092 1,87 9810 100 5775 0,4 4 400 1220 1160 1,95 8270 140 4870 0,56 5 400 990 604 1,01 9640 0 5675 0 6 400 930 616 1,03 8390 27 4940 0,11 7 400 900 635 1,06 7155 53 4210 0,21 8 400 870 650 1,1 5935 72 3495 0,29
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_W4D560GM0301_KM98149_ Размер: 747,3 кб
-
