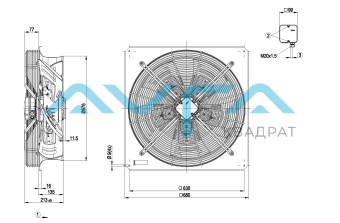

AC осевой вентилятор - HyBlade серповидные лопасти (S серии) с квадратным соплом
Схема подключения:
|
Δ
|
Соединение по схеме «Треугольник»
|
|
Y
|
Соединение по схеме «Звезда»
|
|
L1
|
= U1 = черный
|
|
L2
|
= V1 = синий
|
|
L3
|
= W1 = коричневый
|
|
U2
|
зеленый
|
|
V2
|
белый
|
|
W2
|
желтый
|
|
TOP
|
2 x серый
|
|
PE
|
зеленый/желтый
|
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-113443-1
Измерение: LU-113592-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
400
|
1365
|
1040
|
2,26
|
13230
|
0
|
7785
|
0
|
|
2
|
400
|
1345
|
1136
|
2,36
|
11830
|
60
|
6965
|
0,24
|
|
3
|
400
|
1330
|
1217
|
2,45
|
10180
|
120
|
5990
|
0,48
|
|
4
|
400
|
1310
|
1300
|
2,55
|
8480
|
170
|
4990
|
0,68
|
|
5
|
400
|
1135
|
740
|
1,27
|
11010
|
0
|
6480
|
0
|
|
6
|
400
|
1090
|
777
|
1,33
|
9625
|
40
|
5665
|
0,16
|
|
7
|
400
|
1060
|
812
|
1,39
|
8250
|
79
|
4855
|
0,32
|
|
8
|
400
|
1040
|
840
|
1,44
|
6750
|
107
|
3975
|
0,43
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
