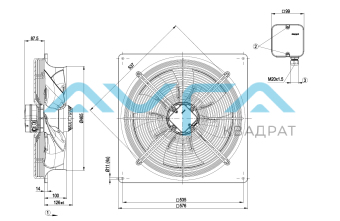

Осевой вентилятор ebmpapst W4D450DO1011
Артикул:
W4D450DO1011
Производитель:
ebmpapst
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 65 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Номинальное напряжение 230 Скорость вращения, об/мин 1370 Входная мощность, кВт 0.455 Потребляемый ток 1.77 [A] Степень защиты IP54 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 450 Вес kg 13.1 KLM -
AC осевой вентилятор серповидные лопасти (S серии) с квадратным соплом
Схема подключения:
Δ Соединение по схеме «Треугольник» Y Соединение по схеме «Звезда» L1 = U1 = черный L2 = V1 = синий L3 = W1 = коричневый U2 зеленый V2 белый W2 желтый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-111305-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1400 375 0,9 7165 0 4220 0 2 400 1395 402 0,96 6500 40 3825 0,16 3 400 1385 429 0,98 5650 80 3325 0,32 4 400 1370 455 1,02 4615 120 2715 0,48
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-111306-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1585 569 1,05 8120 0 4780 0 2 400 1565 607 1,11 7325 50 4310 0,2 3 400 1545 651 1,17 6320 100 3720 0,4 4 400 1520 695 1,24 4965 150 2920 0,6
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_W4D450DO1011_KM200108_ Размер: 580,2 кб
-
