    -Осевой вентилятор ebmpapst W3GB20IQ0701

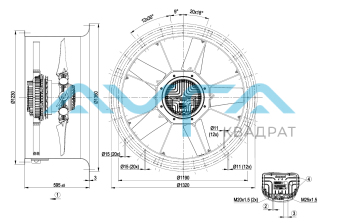

    Осевой вентилятор ebmpapst W3GB20IQ0701

    • Осевой вентилятор ebmpapst W3GB20IQ0701
    • Осевой вентилятор ebmpapst W3GB20IQ0701
    Артикул: W3GB20IQ0701
    Rated 4.5/5 based on 11 customer reviews
    Под заказ
    Под заказ
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
    Поделиться
    • Характеристики
    • Описание
    • Техническая документация
    • Задать вопрос
    • Постоянный/переменный ток EC
      Минимальная температура окружающей среды: -25 [°C]
      Максимальная температура окружающей среды: 60 [°C]
      Максимально допустимая темп.окружающей среды °C +80 KLM
      Минимально допустимая темп.окружающей среды °C -40 KLM
      Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT
      Количество фаз 3
      Номинальное напряжение 400
      Скорость вращения, об/мин 1550
      Входная мощность, кВт 9.5
      Потребляемый ток 14.6 [A]
      Степень защиты IP54
      Количество лопаток 5 KLM
      Диаметр крыльчатки, мм 1120
      Вес kg 195 KLM
    • EC осевой вентилятор  профилированная лопатка стеновое кольцо с двумя фланцами

      {=this.Name}

      Схема подключения:


      №  Подкл.  Маркирование  Функция / назначение
      KL1  1 L1  Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
      KL1  1 L2 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
      KL1  1 L3 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
      PE  PE  PE  Заземляющая клемма, подключение защитного заземления
      KL2  1 NO Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке
      KL2  2 COM  Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА
      KL2  3 NC  Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке
      KL3  1 RSA  Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН
      KL3  2 RSB Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН
      KL3  3/10 GND  Заземление для интерфейса управления, БСНН
      KL3  4 Ain1U  Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН
      KL3  5 +10 V  Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН
      KL3  6 Ain1 I  Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 Ом, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН
      KL3  7 Din1 Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН
      KL3  8 Din2  Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
      KL3  9 Din3  Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
      KL3  10 GND  Заземление для интерфейса управления, БСНН
      KL3  11 Ain2 U Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН
      KL3  12 +20 V  Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения
      KL3  13 Ain2 I  Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 Ом,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН
      KL3  14 Aout  Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН


      Характеристики: производительность по воздуху 50 Гц




      ρ = 1,15 kg/m³ ± 2 %
      Измерение: LU-160363-1
      Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

      Данные измерений


      U n Ped I qV pfs qV pfs
        V min-1 W A m3/h Pa cfm in. wg
      1 400 1550 7716 11,93 58950 0 34700 0
      2 400 1530 9122 14,05 47675 250 28060 1
      3 400 1510 9500 14,6 36530 440 21500 1,77
      4 400 1515 9385 14,43 29145 530 17155 2,13
      5 400 1300 4465 6,91 49125 0 28915 0
      6 400 1300 5590 8,61 40490 183 23830 0,73
      7 400 1300 6052 9,3 31410 325 18485 1,3
      8 400 1300 5949 9,15 25030 393 14730 1,58
      9 400 1100 2705 4,18 41570 0 24465 0
      10 400 1100 3386 5,21 34260 131 20165 0,53
      11 400 1100 3667 5,63 26575 233 15640 0,94
      12 400 1100 3604 5,54 21180 281 12465 1,13
      13 400 900 1482 2,29 34010 0 20020 0
      14 400 900 1855 2,86 28035 88 16500 0,35
      15 400 900 2008 3,09 21745 156 12800 0,63
      16 400 900 1974 3,04 17330 188 10200 0,75

      Где: U = Напряжение питания · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления

    • Data_sheet_RU_-_W3GB20IQ0701_KM99339_ Размер: 1,1 мб
