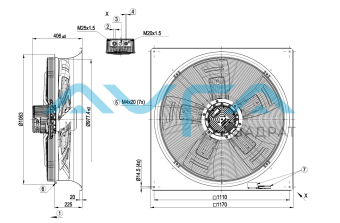

W3G990-GZ02-91 Осевой вентилятор ebmpapst
Артикул:
W3G990GZ0291
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток EC Минимальная температура окружающей среды, °C -40 [°C] Максимальная температура окружающей среды, °C 60 [°C] Количество фаз 3 Номинальное напряжение, В 400 Скорость вращения, об/мин 960 Входная мощность, кВт 2,45 Потребляемый ток, A 3.7 [A] Степень защиты IP 54 Количество лопаток 5 KLM Диаметр крыльчатки, мм 990 Вес, кг kg 69 KLM -
EC осевой вентилятор - HyBlade серповидные лопасти (S серии) с квадратным соплом
Схема подключения:
№ Подкл. Маркирование Функция / назначение 1 PE Заземляющая клемма; подключение (PE) 1 L1 Сетевое подключение, напряжение питания 3 фазн. 380-440 В перем.тока, 50/60 Гц 1 L2 Сетевое подключение, напряжение питания 3 фазн. 380-440 В перем.тока, 50/60 Гц 1 L3 Сетевое подключение, напряжение питания 3 фазн. 380-440 В перем.тока, 50/60 Гц 1 HZ Не задействован (опционально: внутренний нагревательный элемент) 2 RSA Подключение посредством шины RS485; RSА; MODBUS RTU; двойной контактный разъем (БСНН) 2 RSB Подключение посредством шины RS485; RSB; MODBUS RTU; двойной контактный разъем (БСНН) 2 GND Заземление для интерфейса управления (БСНН) 2 Ain1 U Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН 2 +10 V Выход постоянного напряжения 10 В пост. тока +10 В +/-3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например,потенциометра); БСНН 2 Ain1 I Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 Ом, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН 2 Din 1 Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. токаблокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост. тока;БСНН 2 Aout Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/ текущей частоты вращения двигателя параметрируемая кривая, БСНН 2 Din 2 Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост. тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН 2 Din 3 Цифровой вход 3: Полярность встроенного регулятора; согласно настройке EEPROM полярность встроенного регулятора прямой/инверсный выбирается по шине или цифровому Прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока Инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН 2 Ain2 U Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН 2 +20 V Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например,датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметрирования через MODBUS без сетевого напряжения 2 Ain2 I Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН 2 NO Реле состояния; беспотенциальный плавающий контакт состояния; замкнут при ошибке 2 NO Реле состояния; беспотенциальный плавающий контакт состояния; замкнут при ошибке 2 COM Реле состояния, плавающий контакт состояния с нулевым потенциалом, общее подключение,нагрузка на контакты 250 В перем./макс. 2 A (AC1)/мин. 10 мА 2 NC Реле состояния; беспотенциальный плавающий контакт состояния; разомкнут при ошибке
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-161779-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 960 1505 2,28 34220 0 20140 0 2 400 960 1879 2,83 31175 60 18350 0,24 3 400 960 2207 3,34 27765 120 16340 0,48 4 400 960 2450 3,7 23470 180 13815 0,72
Где: U = Напряжение питания · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_W3G990GZ0291_KM99339_ Размер: 1,1 мб
-
