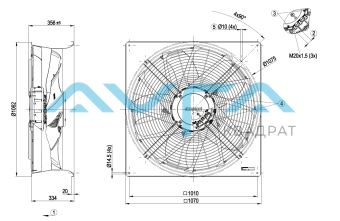

Осевой вентилятор ebmpapst W3G910MU2503
Артикул:
W3G910MU2503
0 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Задать вопрос
-
Завод-изготовитель: epM Постоянный/переменный ток: EC Номинальное напряжение: 400 [VAC] Скорость вращения: 980 [rpm] Входная мощность: 2550 [W] Потребляемый ток: 3.9 [A] Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Степень защиты: 55 CAT Монтажное положение: Shaft horizontal or rotor on bottom; rotor on top on request KLM Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество лопаток: 5 KLM Диаметр крыльчатки: mm 910 CAT Вес: kg 57.5 KLM Одно/трехфазная сеть: 3~ -
EC осевой вентилятор -AxiBlade серповидные лопасти (S серии) стеновое кольцо с колесом спрямления воздушного потока
Схема подключения:
№ Подкл. Маркирование Функция / назначение CON1 - L1, L2, L3 Сетевое подключение, напряжение питания, класс защиты 1 PE - PE Заземляющая клемма, подключение защитного заземления CON2 - RSA Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН CON2 - RSB Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН CON2 - GND ЗАЗЕМЛ. условной массы для интерфейса управления, БСНН CON2 - IO1 IN2: Цифровой вход — параметрируемые положительные логические схемы (заводские настройки активированы)функция, БСНН стандартный: открытый контакт или приложенное напряжение < 1,5 В пост. тока инверсный: приложенное напряжение 3,5–50 В пост. тока CON2 - IO2 IN1: Аналоговый вход 0–10 В 0–10 В, Ri = 100 K, параметрируемый в качестве заданного или действительного значения(заводские настройки заданного значения)параметрируемая кривая, БСНН CON2 - IO3 OUT1: Аналоговый выход 0–10 В 0–10 В, макс. 5 мА, параметрируемая функция (заводские настройки рабочего цикла)макс. частота на выходе 300 Гц, БСНН CON2 - V out Выход напряжения 3,3–24 В пост. тока +/–5 %, Pmax = 800 мВт, параметрируемое напряжение (заводские настройки 10 В пост. тока)постоянная защита от коротких замыканий, питание для внешних устройств, БСНН альтернатива: вход 15–50 В пост. тока для параметрирования через Modbus без сетевого напряжения CON2 - COM Реле состояния, плавающий контакт состояния с нулевым потенциалом, общее подключение,номинальное напряжение 250 В перем. тока, макс. 2 А (АС1): мин. 10 мА,усиленная изоляция согласно EN60335-1, EN61800-5-1, UL60730-1 CON2 - NC Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-184394-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 980 1606 2,56 32990 0 19415 0 2 400 980 2022 3,17 29030 100 17085 0,4 3 400 980 2368 3,68 24030 200 14145 0,8 4 400 980 2550 3,9 18985 260 11175 1,04 5 400 900 1240 1,98 30265 0 17815 0 6 400 900 1562 2,45 26630 85 15675 0,34 7 400 900 1829 2,84 22045 168 12975 0,67 8 400 900 1980 3,06 17445 219 10265 0,88 9 400 750 717 1,14 25220 0 14845 0 10 400 750 904 1,42 22190 59 13060 0,24 11 400 750 1058 1,64 18370 117 10815 0,47 12 400 750 1146 1,77 14535 152 8555 0,61 13 400 600 367 0,59 20175 0 11875 0 14 400 600 463 0,72 17755 38 10450 0,15 15 400 600 542 0,84 14695 75 8650 0,3 16 400 600 587 0,91 11630 97 6845 0,39
Где: U = Напряжение питания · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
