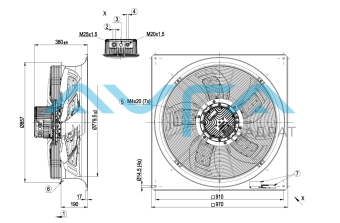

Осевой вентилятор ebmpapst W3G800GV0191
Артикул:
W3G800GV0191
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C Transport -40 °C / Storage -55 °C KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 1090 Входная мощность, кВт 2.75 Потребляемый ток 4.2 [A] Степень защиты IP54 Монтажное положение Shaft horizontal with cable exit ±45° or rotor on bottom; rotor on top not permissible KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 800 Вес kg 59.5 KLM -
EC осевой вентилятор - HyBlade серповидные лопасти (S серии) с квадратным соплом
Схема подключения:
№ Подкл. Маркирование Функция / назначение 1 PE Заземляющая клемма; подключение (PE) 1 L1 Сетевое подключение, напряжение питания 3 фазн. 380-440 В перем.тока, 50/60 Гц 1 L2 Сетевое подключение, напряжение питания 3 фазн. 380-440 В перем.тока, 50/60 Гц 1 L3 Сетевое подключение, напряжение питания 3 фазн. 380-440 В перем.тока, 50/60 Гц 1 HZ Не задействован (опционально: внутренний нагревательный элемент) 2 RSA Подключение посредством шины RS485; RSА; MODBUS RTU; двойной контактный разъем (БСНН) 2 RSB Подключение посредством шины RS485; RSB; MODBUS RTU; двойной контактный разъем (БСНН) 2 GND Заземление для интерфейса управления (БСНН) 2 Ain1 U Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН 2 +10 V Выход постоянного напряжения 10 В пост. тока +10 В +/-3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например,потенциометра); БСНН 2 Ain1 I Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 Ом, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН 2 Din 1 Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. токаблокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост. тока;БСНН 2 Aout Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/ текущей частоты вращения двигателя параметрируемая кривая, БСНН 2 Din 2 Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост. тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН 2 Din 3 Цифровой вход 3: Полярность встроенного регулятора; согласно настройке EEPROM полярность встроенного регулятора прямой/инверсный выбирается по шине или цифровому Прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока Инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН 2 Ain2 U Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН 2 +20 V Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например,датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметрирования через MODBUS без сетевого напряжения 2 Ain2 I Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН 2 NO Реле состояния; беспотенциальный плавающий контакт состояния; замкнут при ошибке 2 COM Реле состояния, плавающий контакт состояния с нулевым потенциалом, общее подключение,нагрузка на контакты 250 В перем./макс. 2 A (AC1)/мин. 10 мА 2 NC Реле состояния; беспотенциальный плавающий контакт состояния; разомкнут при ошибке
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-161777-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1090 1956 2,97 26915 0 15840 0 2 400 1090 2266 3,43 23695 90 13945 0,36 3 400 1090 2487 3,75 20080 170 11820 0,68 4 400 1090 2750 4,2 16140 250 9500 1
Где: U = Напряжение питания · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_W3G800GV0191_KM96169_ Размер: 1,1 мб
-
