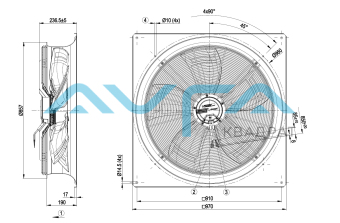

Осевой вентилятор ebmpapst W3G800GM6721
Артикул:
W3G800GM6721
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 1 Звуковая мощность 59 [dB(A)] Номинальное напряжение 230 Скорость вращения, об/мин 470 Входная мощность, кВт 0.22 Потребляемый ток 1.0 [A] Степень защиты IP54 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 800 Вес kg 28.4 KLM -
EC осевой вентилятор - HyBlade серповидные лопасти (S серии) с квадратным соплом
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение 1 1, 2 PE з еленый/желтый Защитный провод 1 3 - синий Напряжение питания, нулевой провод, 50/60 Гц 1 4 + красный Напряжение питания, фаза, 50/60 Гц 1 6 NC белый 2 Плавающий контакт состояния с нулевым потенциалом, разомкнут при ошибке 1 5 COM белый 1 Плавающий контакт состояния с нулевым потенциалом, разомкнут при ошибке (2 A,макс. 250 В пер. тока, мин. 10 мА, AC1)
2 8 0-10 V желтый Вход управления, заданное значение 0–10 В пост. тока, полное сопротивление 100 кОм; БСНН 2 11 10 VDC красный Выход напряжения 10 В пост. тока (+/-3 %), макс. 10 мА питающее напряжение для внешних устройств (например, потенциометра); БСНН 2 12 GND синий заземление для интерфейса управления,; БСНН
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-118346-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 470 143 0,85 11510 0 6775 0 2 230 470 172 0,99 10270 15 6045 0,06 3 230 470 194 0,95 8695 30 5115 0,12 4 230 470 220 1 6635 45 3905 0,18 5 230 400 89 0,53 9825 0 5780 0 6 230 400 105 0,61 8720 11 5135 0,04 7 230 400 119 0,58 7380 22 4345 0,09 8 230 400 134 0,63 5645 33 3325 0,13 9 230 325 48 0,28 7980 0 4695 0 10 230 325 56 0,33 7085 7 4170 0,03 11 230 325 64 0,31 5995 14 3530 0,06 12 230 325 72 0,34 4585 22 2700 0,09 13 230 250 22 0,13 6140 0 3615 0 14 230 250 26 0,15 5450 4 3210 0,02 15 230 250 29 0,14 4610 8 2715 0,03 16 230 250 33 0,15 3530 13 2075 0,05
Где: U = Напряжение питания · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_W3G800GM6721_KM99339_ Размер: 651,5 кб
-
