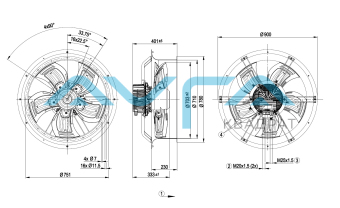

Осевой вентилятор ebmpapst W3G710CZ0806
Артикул:
W3G710CZ0806
Производитель:
ebmpapst
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C Transport -40 °C / Storage -60 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 1560 Входная мощность, кВт 4.3 Потребляемый ток 6.7 [A] Степень защиты IP55 Монтажное положение Shaft horizontal or rotor on top KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 710 Вес kg 55 KLM -
EC осевой вентилятор - HyBlade серповидные лопасти (S серии) с круглым соплом
Схема подключения:
№ Подкл. Маркирование Функция / назначение KL1 1 L1 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц KL1 1 L2 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц KL1 1 L3 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц PE PE PE Заземляющая клемма, подключение защитного заземления KL2 1 NO Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке KL2 2 COM Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА KL2 3 NC Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке KL3 1 RSA Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН KL3 2 RSB Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН KL3 3/10 GND Заземление для интерфейса управления, БСНН KL3 4 Ain1U Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН KL3 5 +10 V Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН KL3 6 Ain1 I Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН KL3 7 Din1 Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН KL3 8 Din2 Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН KL3 9 Din3 Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН KL3 10 GND Заземление для интерфейса управления, БСНН KL3 11 Ain2 U Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН KL3 12 +20 V Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения KL3 13 Ain2 I Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН KL3 14 Aout Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-125234-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1560 3129 4,85 26690 0 15710 0 2 400 1560 3650 5,65 23815 140 14020 0,56 3 400 1560 4048 6,23 20700 260 12185 1,04 4 400 1560 4300 6,7 17010 380 10010 1,53 5 400 1300 1773 2,75 22085 0 13000 0 6 400 1300 2089 3,23 19770 96 11635 0,39 7 400 1300 2326 3,58 17210 180 10130 0,72 8 400 1300 2459 3,77 14125 264 8315 1,06 9 400 1100 1074 1,66 18690 0 11000 0 10 400 1100 1265 1,96 16730 69 9845 0,28 11 400 1100 1409 2,17 14565 129 8570 0,52 12 400 1100 1490 2,28 11955 189 7035 0,76 13 400 900 588 0,91 15290 0 9000 0 14 400 900 693 1,07 13685 46 8055 0,18 15 400 900 772 1,19 11915 86 7015 0,35 16 400 900 816 1,25 9780 126 5755 0,51
Где: U = Напряжение питания · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_W3G710CZ0806_KM99339_ Размер: 1,1 мб
-
