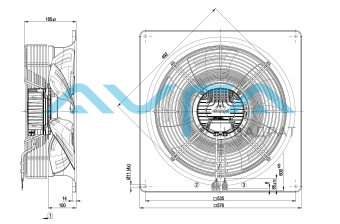

Осевой вентилятор ebmpapst W3G450FL07M1
Артикул:
W3G450FL07M1
Производитель:
ebmpapst
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 65 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 1520 Входная мощность, кВт 0.53 Потребляемый ток 0.85 [A] Степень защиты IP55 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 450 Вес kg 10.4 KLM -
EC осевой вентилятор - HyBlade серповидные лопасти (S серии) с квадратным соплом
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение 1 1, 2 PE зеленый/желтый Защитный провод 1 3 L1 черный Напряжение питания 1 4 L2 черный Напряжение питания 1 5 L3 черный Напряжение питания 1 6 NC белый 1 Реле состояния, плавающий контакт состояния с нулевым потенциалом,размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс.2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базиснаяизоляция относительно интерфейса управления 1 7 COM белый 2 Реле состояния, плавающий контакт состояния с нулевым потенциалом,размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс.2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базисная изоляция относительно интерфейса управления 2 8 0-10V желтый Аналоговый вход (заданное значение); 0–10 В; Ri = 100 кОм; параметрируемая кривая, БСНН 2 10 RSB коричневый Сопряжение RS485 для MODBUS, RSB; БСНН 2 11 RSA белый Сопряжение RS485 для MODBUS, RSA; БСНН 2 12 GND синий Заземление для интерфейса управления, БСНН 2 13 +10V красный Выход постоянного напряжения 10 В пост. тока, +10 В +/-3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН Вход постоянного напряжения 24 В пост. тока для параметрирования через MODBUS без сетевого напряжения
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-156499-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1550 457 0,73 7440 0 4380 0 2 400 1545 501 0,8 6615 60 3895 0,24 3 400 1530 519 0,82 5775 110 3400 0,44 4 400 1520 530 0,85 4385 165 2580 0,66 5 400 1350 296 0,47 6440 0 3790 0 6 400 1350 335 0,53 5785 47 3405 0,19 7 400 1350 356 0,56 5090 85 2995 0,34 8 400 1350 377 0,6 3905 131 2300 0,53 9 400 1100 160 0,26 5245 0 3090 0 10 400 1100 181 0,29 4710 31 2775 0,12 11 400 1100 193 0,31 4150 56 2440 0,22 12 400 1100 204 0,32 3185 87 1875 0,35 13 400 850 74 0,12 4055 0 2385 0 14 400 850 84 0,13 3640 19 2145 0,08 15 400 850 89 0,14 3205 34 1885 0,14 16 400 850 94 0,15 2460 52 1445 0,21
Где: U = Напряжение питания · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_W3G450FL07M1_KM99339_ Размер: 853,2 кб
-
