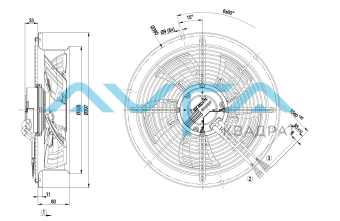

EC осевой вентилятор серповидные лопасти (S серии), одностороннее всасывание с круглым соплом, для ж/д исполнения
Схема подключения:
|
№
|
Подкл.
|
Маркирование
|
Цвет
|
Функция / назначение
|
|
1
|
1, 2
|
PE з
|
еленый/желтый
|
Защитный провод
|
|
1
|
3
|
-
|
синий
|
Напряжение питания, ЗАЗЕМЛ.
|
|
1
|
4
|
+
|
красный
|
Напряжение питания, 110 В пост. тока
|
|
1
|
5
|
NC
|
белый 2
|
Плавающий контакт состояния с нулевым потенциалом (0,3 A-110 В пост. тока, 1 A-60 В пост. тока, 3 A-30 В пост. тока), замкнут при n>= 100 об/мин, разомкнут при ошибке
|
|
1
|
6
|
COM
|
белый 1
|
Плавающий контакт состояния с нулевым потенциалом, замкнут при n>= 100 об/мин, разомкнут при ошибке2 8 0-10 V желтый Вход управления, заданное значение 0–10 В пост. тока, полное сопротивление 100 кОм; БСНН
|
|
2
|
8
|
0-10 V
|
желтый
|
Вход управления, заданное значение 0–10 В пост. тока, полное сопротивление 100 кОм; БСНН
|
|
2
|
11
|
10 VDC
|
красный
|
Выход напряжения 10 В пост. тока (+/-3 %), макс. 10 мА питающее напряжение для внешних устройств (например, потенциометра); БСНН
|
|
2
|
12
|
GND
|
синий
|
Базовый размер для интерфейса управления; БСНН
|
Характеристики: производительность по воздуху
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-166499-1
Измерение: LU-166345-1
Измерение: LU-166498-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
| 1 |
100 |
1720 |
73 |
0,73 |
2090 |
0 |
1230 |
0 |
| 2 |
100 |
1695 |
80 |
0,8 |
1755 |
34 |
1030 |
0,14 |
| 3 |
100 |
1675 |
85 |
0,85 |
1495 |
58 |
880 |
0,23 |
| 4 |
100 |
1645 |
90 |
0,9 |
1175 |
80 |
690 |
0,32 |
| 5 |
80 |
1605 |
60 |
0,75 |
1950 |
0 |
1145 |
0 |
| 6 |
80 |
1580 |
66 |
0,82 |
1640 |
30 |
965 |
0,12 |
| 7 |
80 |
1565 |
69 |
0,86 |
1390 |
50 |
820 |
0,2 |
| 8 |
80 |
1530 |
77 |
0,96 |
1100 |
70 |
645 |
0,28 |
| 9 |
56 |
1155 |
24 |
0,43 |
1380 |
0 |
815 |
0 |
| 10 |
56 |
1145 |
26 |
0,46 |
1175 |
15 |
690 |
0,06 |
| 11 |
56 |
1135 |
27 |
0,49 |
1015 |
27 |
600 |
0,11 |
| 12 |
56 |
1120 |
29 |
0,53 |
805 |
38 |
475 |
0,15 |
Где: U = Напряжение питания · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
