W2E200-HK38-01Осевой вентилятор 200 мм ebmpapst

Осевой вентилятор ebmpapst W2E200-HK38-01 AC преременного тока с серповидными лопастями серии S. Это компактный, надёжный и высокоэффективный вентилятор промышленного класса, предназначенный для систем охлаждения, вентиляции и климатического оборудования. Он оснащён внешнероторным двигателем с прямым приводом и высокоэффективной крыльчаткой диаметром 200 мм. Вентилятор разработан с учётом требований к компактности, энергоэффективности и долговечности.

Модель применяется в оборудовании, где требуется стабильная работа при ограниченном пространстве и умеренных воздушных потоках, таких как конденсаторы, тепловые насосы, распределительные шкафы и холодильные установки.

Области применения:

• Охлаждение силовой электроники и шкафов управления
• Конденсаторы и испарители в холодильной технике
• Системы вентиляции и кондиционирования воздуха
• Тепловые насосы и компактные охладители
• Сельскохозяйственное и лабораторное оборудование

Рабочие характеристики устройства:

Параметр	Значение
Модель	W2E200-HK38-01
Диаметр колеса	200 мм
Напряжение питания	230 В, 1 фаза, 50/60 Гц
Мощность	~60 Вт
Частота вращения	около 2700 об/мин
Производительность	до 570 м³/ч
Уровень шума	около 58 дБ(А)
Тип двигателя	Внешнероторный асинхронный
Класс защиты	IP44
Температурный диапазон	от -25 °C до +60 °C
Подшипники	Шариковые
Монтаж	Накладной, фланцевый
Направление потока	От двигателя к крыльчатке (A → B)
Материал корпуса	-
Бренд производитель	ebm-papst

Особенности и преимущества:

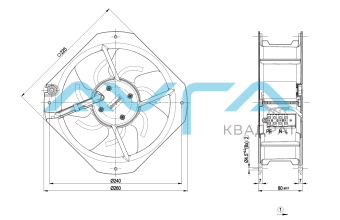

Чертёж вентилятора ebmpapst W2E200-HK38-01

1. Направление подачи «V»
2. Для саморезов М5

Схема подключения

•  U1 синий
•  Z коричневый
•  U2 черный
•  PE зеленый/желтый

Характеристики производительности по воздуху 50 Hz вентилятора ebmpapst W2E200-HK38-01

ρ = 1,15 kg/m³ ± 2 %

Измерение: LU-62128-1

Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора Данные действительны только при указаных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · pfs = Увелич. давления

Характеристики производительности по воздуху 60 Hz вентилятора ebmpapst W2E200-HK38-01

ρ = 1,15 kg/m³ ± 2 %

Измерение: LU-62129-1

Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора Данные действительны только при указаных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · pfs = Увелич. давления
