W1G180-AB47-01 Осевой вентилятор ebmpapst

Осевой EC-вентилятор W1G180-AB47-01 ebmpapst оснащён электронно-коммутируемым двигателем внешнего ротора. Модель рассчитана на питание 48 В постоянного тока и имеет диапазон рабочего напряжения 36–57 В DC. Вентилятор предназначен для перемещения воздуха в составе электронного, промышленного и другого оборудования, где требуется компактное решение с возможностью управления частотой вращения.

Технические характеристики устройства W1G180-AB47-01 ebmpapst

• Тип AC/DC/EC: EC осевой/диагональный компактный вентилятор
• Производитель: ebmpapst
• Серия: W1G180
• Двигатель: M1G074-BF
• Тип двигателя: EC, внешний ротор
• Номинальное напряжение: 48 В DC
• Диапазон напряжения: 36–57 В DC
• Частота вращения: 4600 об/мин при 48 В
• Потребляемая мощность: 100 Вт
• Сила тока: 2,30 А
• Воздушный поток: до 925 м3/час при 48 В и свободном выходе
• Максимальное давление: 380 Pa
• Уровень шума: 69 дБ(A)
•  Типоразмер рабочего колеса: 200 мм
• Диаметр корпуса: 220 мм
• Глубина: 70 мм
• Количество лопастей: 5
• Подшипники: шариковые
• Степень защиты: IP20
• Класс изоляции: B
• Режим работы: S1
• Температурный диапазон эксплуатации: от −25 до +60 °C
• Масса: 1,8 кг
• Направление потока воздуха: V
• Направление вращения: против часовой стрелки, если смотреть со стороны ротора
• Управление: 0–10 V DC / PWM
• Тахометрический выход: предусмотрен
• Защита двигателя: от переполюсовки и блокировки ротора

Конструкция и особенности

W1G180-AB47-01 выполнен в компактном исполнении и оснащён EC-двигателем с внешним ротором. Рабочее колесо имеет диаметр 200 мм, при этом диаметр корпуса составляет 220 мм, а глубина вентилятора — 70 мм.
Встроенная электроника позволяет регулировать частоту вращения с помощью сигнала 0–10 V DC или PWM. Предусмотрен тахометрический выход для контроля частоты вращения. Двигатель имеет защиту от переполюсовки и блокировки ротора.
Вентилятор оснащён шарикоподшипниками и рассчитан на непрерывный режим работы S1. Степень защиты корпуса — IP20, класс изоляции — B.
Воздушный поток 925 м³/ч указан для работы при 48 В DC и свободном выходе. Максимальное противодавление составляет 380 Па. Эти значения являются характеристиками крайних точек аэродинамической характеристики и не должны рассматриваться как параметры одной рабочей точки.

Области применения

W1G180-AB47-01 может использоваться в оборудовании, где требуется компактный вентилятор с питанием от сети постоянного тока и возможностью регулирования скорости:

• охлаждение электронного оборудования;
• вентиляция электротехнических шкафов;
• охлаждение промышленной автоматики;
• системы охлаждения преобразователей и источников питания;
• оборудование с питанием 48 В DC;
• промышленные системы, требующие регулирования воздушного потока.

Преимущества

• EC-двигатель с электронным управлением;
• питание 48 В DC;
• широкий диапазон рабочего напряжения 36–57 В DC;
• регулирование скорости по сигналу 0–10 V DC / PWM;
• тахометрический выход;
• защита от переполюсовки и блокировки ротора;
• шарикоподшипники;
• компактные габариты 220 × 220 × 70 мм;
• рабочий диапазон температуры от −25 до +60 °C;
• режим непрерывной работы S1.

Аксессуары

Для W1G180-AB47-01 могут применяться монтажные и крепёжные элементы, защитные решётки, а также компоненты подключения и управления вентилятором. Конкретный набор дополнительных элементов подбирается с учётом конструкции оборудования и способа монтажа.

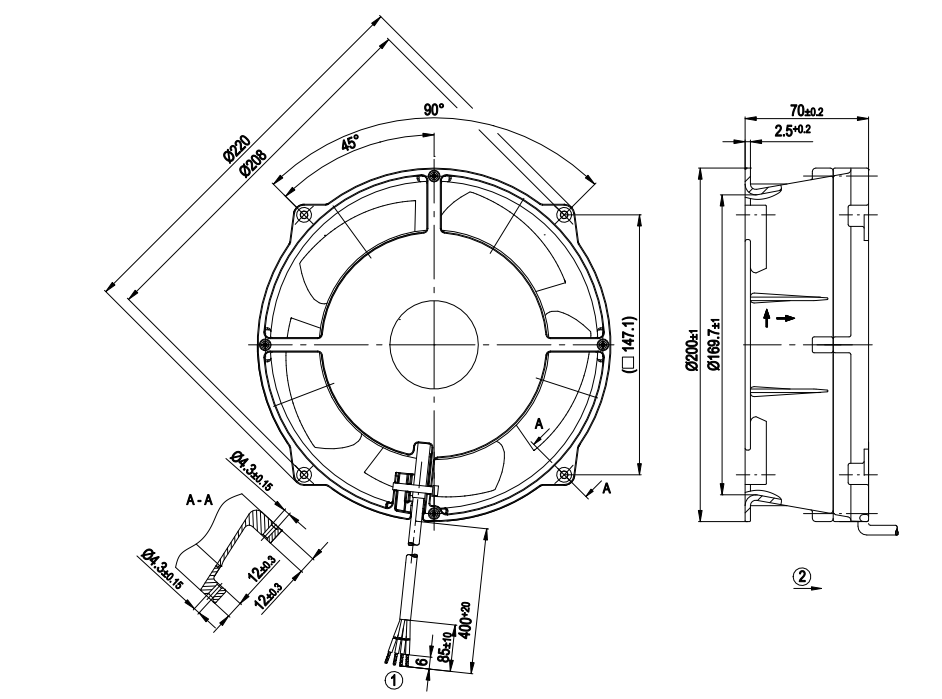

Чертеж и габаритные размеры устройства W1G180-AB47-01 ebmpapst

Схема подключения:
